الارتفاع الداخلي 45 ملم نوع الجسر الشاقية سلسلة السحب سلسلة الانفتاح مزدوج / سلسلة إلكترونية / حاملة كابل استبدال IGUS
HXSD35
اكتشف سلاسل الكابلات HXSD35 من Sonda من Sonda: حاملة كبل متوافقة مع IGUS مع دعم كابل 40 مم ، وسعة تحميل 45 كجم/م ، والتصميم المعياري. هندسة للروبوتات ، وآلات CNC ، والتطبيقات الصناعية عالية الضغط.
كمية
سلاسل Sonda HXSD35 الكابلات الثقيلة: سلسلة كابلات قوية وسلسلة شديدة التحمل للأحمال المتطرفة
وSonda HXSD35 سلاسل الكابلات الثقيلةتم تصميمها للأتمتة الصناعية التي تتطلب متانة ودقة لا مثيل لها. كماسلسلة الكابل Igusالحل ، فهو يدعم الكابلات التي يصل قطرها إلى 40 مم ويقاوم الأحمال 45 كجم/م. مثالي للروبوتات وأنظمة CNC والخدمات اللوجستية الشاقة ، هذاسلسلة حامل الكابلات الثقيلةيجمع بين سعة الحمل العالية ، وتقليل الضوضاء ، والمرونة المعيارية.
الميزات الرئيسية والمواصفات الفنية
1. تصميم شاق IGUS متوافق
- هيكل: لدن بالحرارة معززة مع إدراج الفولاذ المقاوم للصدأ للاستقرار أقل من 45 كجم/م أحمال.

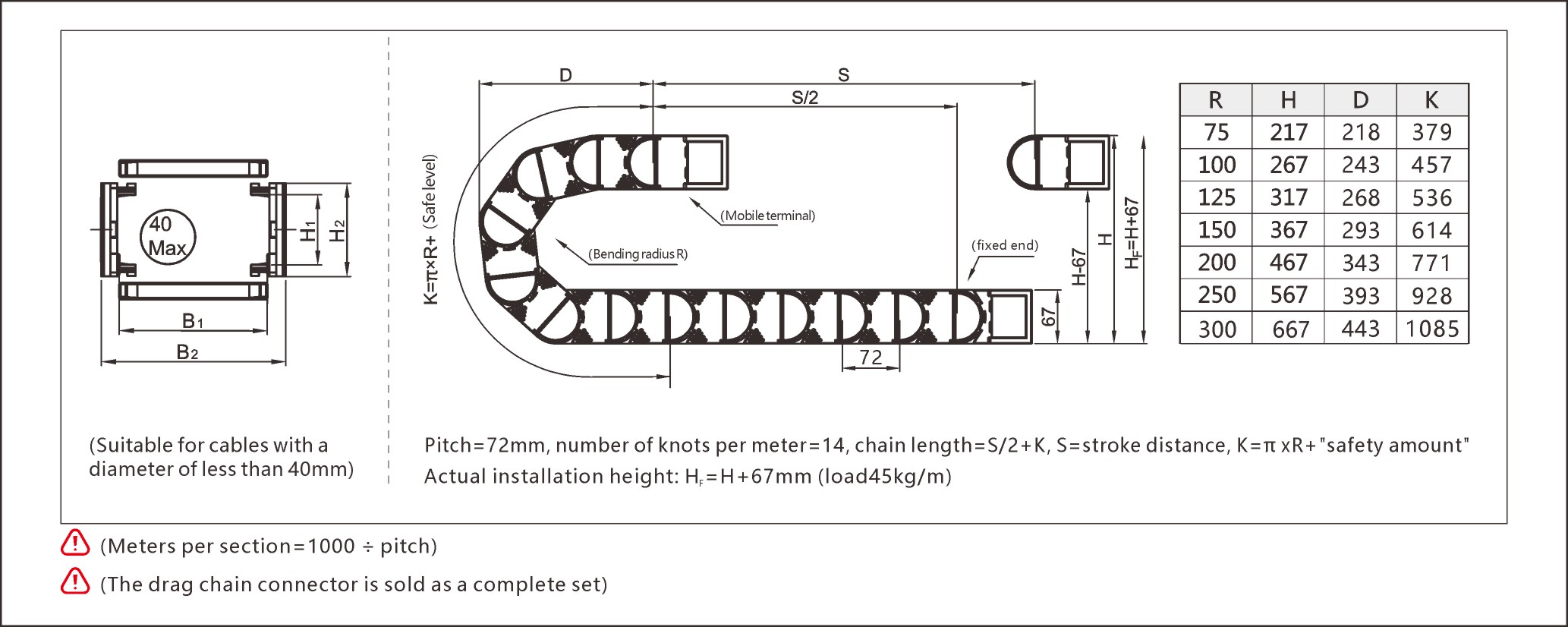

- الملعب: 72 مم ، مع 14 عقدة لكل متر للحركة السلسة وخفض الاحتكاك (حتى 1.5 م/ث).
- صيغة:
- طول السلسلة=S/2 + K.(s = مسافة السكتة الدماغية ، k = π × r + هامش السلامة).
- ارتفاع التثبيت الفعلي:H = H + 67mm(سعة الحمل: 45 كجم/م).
- توافق الكابل: محسّن للكابلات ≤40 مم (الطاقة ، البيانات ، الخراطيم الهيدروليكية).

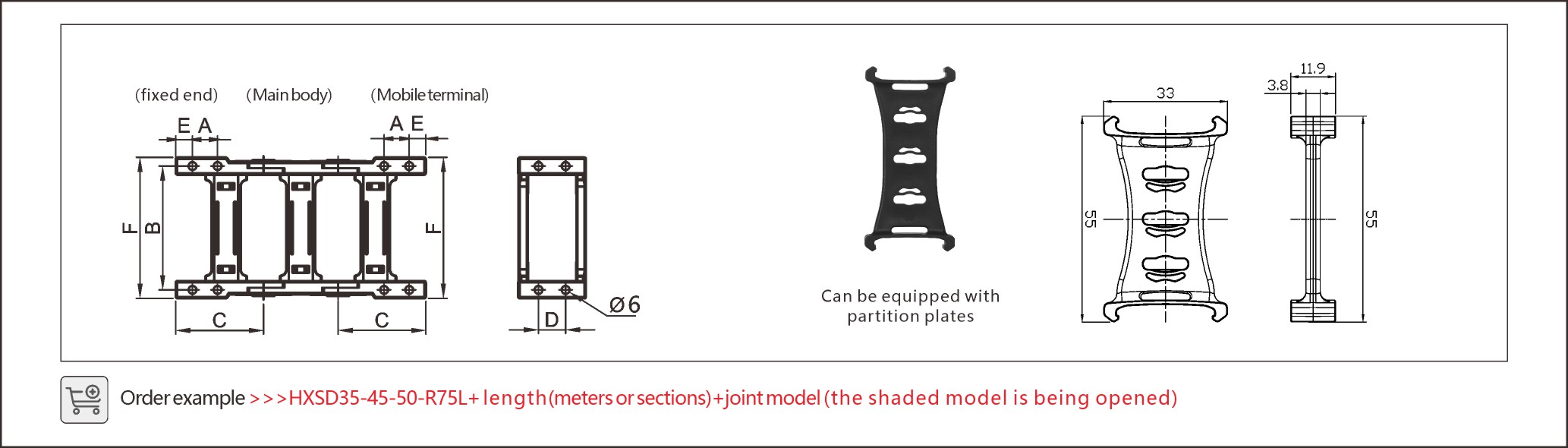

- الشكل: أقسام قابلة للتبديل (≈14 أقسام/متر) لسهولة الإصلاحات أو التوسعات.
2. التطبيقات والفوائد
1. آلات الروبوتات الصناعية وأجهزة CNC
- تكامل سلسلة الكابلات Igus: يتكامل بسلاسة مع أنظمة IGUS للحركات متعددة المحاور عالية السرعة.
- كفاءة الفضاء: ملف تعريف نحيف (الارتفاع: 67 مم) يناسب الآلات المدمجة والأنظمة العلوية.
- معالجة الحمل الديناميكية: يدعم أحمال 45 كجم/م في مجموعة السيارات أو تصنيع أشباه الموصلات.
2. الخدمات اللوجستية الشاقة ومعالجة المواد
- الحد من الضوضاء: التصميم الداخلي السلس يقلل من الضوضاء التشغيلية (≤48db).
- المتانة: يقاوم التآكل والتآكل في بيئات قاسية مثل المستودعات أو المنافذ.
3. حلول مخصصة
- أطوال قابلة للتطوير: أقسام لكل متر =1000 ÷ 72 ≈ 13.89 أقسام/متر. الموصلات التي تباع بشكل منفصل.
دليل التثبيت والصيانة
الخطوة 1: حساب متطلبات المسار
استخدم هذه الصيغ للإعداد الأمثل:
- الأقسام اللازمة=مسافة (ق) السكتة الدماغية÷72mm (الملعب).
- الطول الكلي=(S/2) + ك(أضف 15 ٪ هامش أمان للأحمال الديناميكية).
مثال: لسكتة دماغية 2 متر:
(2000 ÷ 72 ≈ 27.78 أقسام) + ك (π × 67 مم + السلامة).
الخطوة 2: تثبيت بشكل صحيح
- تعديل الارتفاع: أضف 67 مم إلى الارتفاع الداخلي للأحمال 45 كجم/م.
- انحناء دائرة نصف قطرها: الحفاظ على ≥70mm في نهايات ثابتة لمنع القلق.
الخطوة 3: تأكد من طول العمر
- الشيكات الشهرية: تفقد التآكل أو الاختلال أو تراكم الحطام.
- تزييت: تطبيق شحوم السيليكون سنويًا (يقاوم اللياقة الحرارية الاحتكاك).
- استبدال بشكل استباقي: كل 5-7 سنوات تحت الأحمال المتطرفة.
لماذا تختار Sonda HXSD35؟
| ميزة | Sonda HXSD35 | سلاسل الكابل القياسية |
|---|---|---|
| سعة التحميل | 45 كجم/م (معزز بالخدمة الشاقة) | 25-30 كجم/م |
| توافق Igus | تكامل نظام IGUS معتمد | توافق محدود |
| مهلة الرصاص | 5-9 أيام (أوامر مخصصة) | 10-14 يومًا |
| كفاءة التكلفة | ما يصل إلى 30 ٪ أرخص | تسعير قسط |
موثوق بها في الصناعات الصعبة
- 300+ منشآت صناعية: يستخدم في خطوط تجميع السيارات ، والمستودعات الآلية ، ومراكز تصنيع CNC.
- الابتكارات الحاصلة على براءة اختراع: تصميم توزيع الحمل الحصري والاتصال المعياري المعتمد من IGUS.
- حالات الاستخدام متعددة الاستخدامات:
- الخدمات اللوجستية: أنظمة النقل الشاقة في الموانئ والمطارات.
- الأنظمة البحرية: توجيه الكابل تحت سطح البحر في المنصات الخارجية.
وSonda HXSD35 سلاسل الكابلات الثقيلةهي حل قوة للأتمتة الصناعية. معهاسلسلة الكابل Igusالتصميم ،سلسلة حامل الكابلات الثقيلةالوظيفة ، وسعة التحميل 45 كجم/م ، تتفوق على المنافسين في المتانة والقيمة.
قم بترقية أنظمةك باستخدام Sonda - تم الهندسة للحصول على الطاقة والدقة والحركة غير الملحومة.
