الارتفاع الداخلي 80 مم من العمل الثقيل من النوع المغلقة بالكامل سلسلة سحب الكابل مزدوجة القابلية للاستبدال / حاملة كابل استبدال السلسلة الإلكترونية / IGUS
HXSD48
استكشف شركة Sonda HXSD48 Igus Cable Carrier: سلسلة سحب نايلون الثقيلة مع توافق كابل 75 مم ، وسعة تحميل 83 كجم/م ، والتصميم المعياري. المواصفات التقنية ، دليل التثبيت ، والمتانة من الدرجة الصناعية لأنظمة الأتمتة.
كمية
شركة Sonda HXSD48 Igus Cable Carrier: سلسلة سحب كابل النايلون الثقيلةومسار الكبل المعياري للأحمال المتطرفة
وSonda HXSD48 Igus Cable Carrierهو حل قوي للتشغيل الأتمتة الصناعيةسلسلة سحب كابل النايلون الشاقةالأداء. تم تصميمه لدعم الكابلات التي يصل قطرها 75 مم وتحمل أحمال 83 كجم/م ، هذامسار الكابل المعيارييتفوق النظام في الروبوتات ، وآلات CNC ، والناقلات عالية السرعة. يضمن بناء النايلون المقوى متانة خفيفة الوزن ، وتقليل الاحتكاك ، والموثوقية طويلة الأجل في البيئات الصعبة.
الميزات الرئيسية والمواصفات الفنية
1. تصميم نايلون الثقيل-مسار حامل الكابلات الثقيل
- مادة: البولياميد عالي الأداء (النايلون) مع تعزيز الألياف الزجاجية لمقاومة التأثير والاستقرار الكيميائي.
- سعة التحميل: 83 كجم/م حمولة مستدامة ، مثالية للآلات الثقيلة والأسلحة الآلية متعددة المحاور.

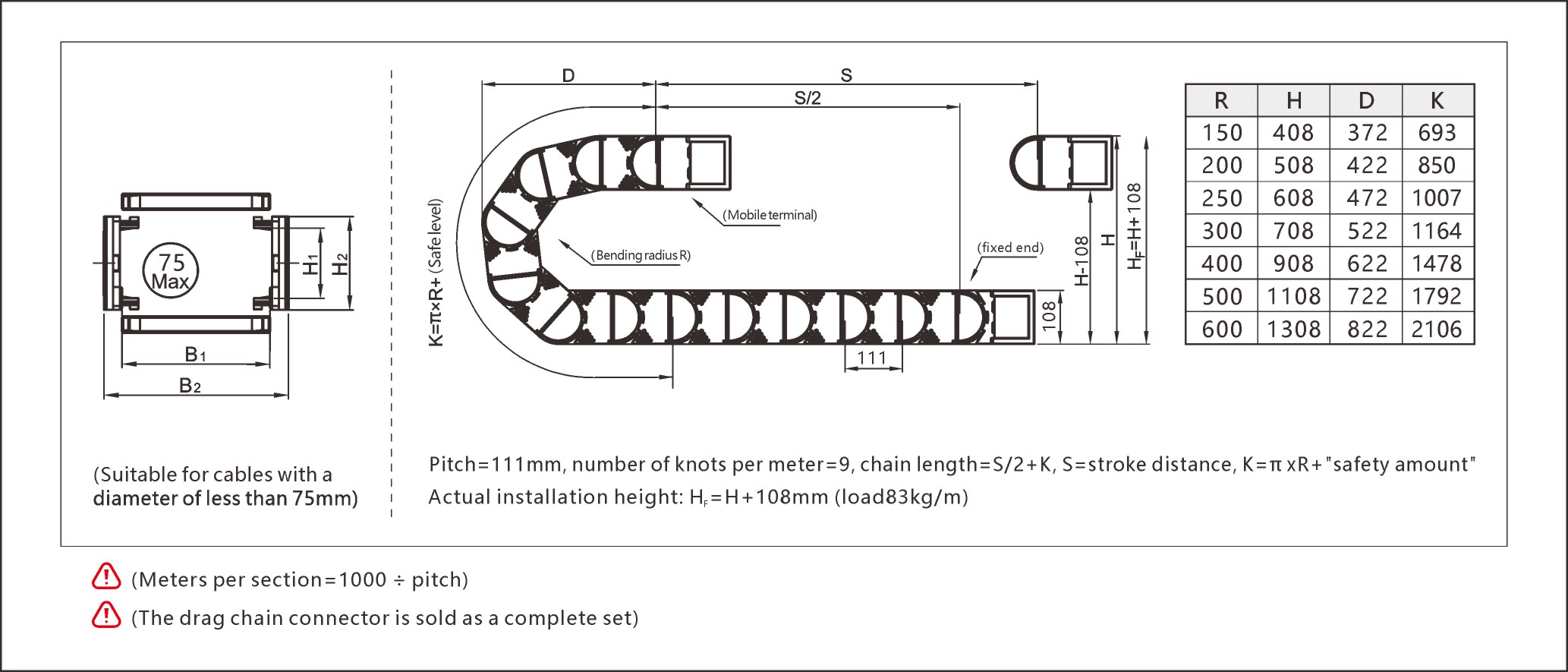

- الملعب والهيكل:
- الملعب: 111 ملم مع 9 عقدة لكل متر للتشغيل السلس وإدارة الكابلات الدقيقة.
- صيغة طول السلسلة:
- الطول الكلي=S/2 + K.(s = مسافة السكتة الدماغية ، k = π × r + هامش السلامة).
- ارتفاع التثبيت:H = H + 108mm(تمثل تحميل 83 كجم/م والحركة الديناميكية).
2. المرونة المعيارية وقابلية التوسع
- أقسام قابلة للتبديل: تخصيص أطوال المسار باستخدام أقسام 1 متر مجمعة مسبقًا (≈9 أقسام لكل متر).
- توافق الكابل: محسّن للكابلات ≤75 مم (الطاقة ، البيانات ، الهيدروليكية).

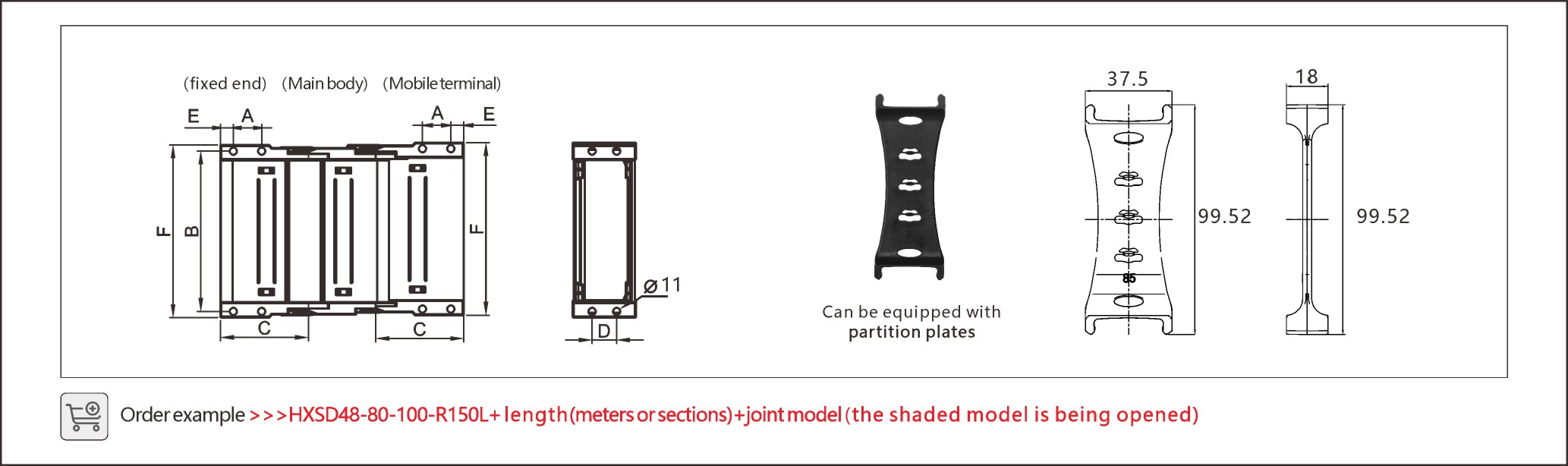

- الموصلات: تباع بشكل منفصل كمجموعة كاملة للتكامل السلس.
3. التطبيقات والفوائد
1. الأتمتة الصناعية
- الروبوتات: يستقر الكابلات السميكة أثناء عمليات الانتقاء العالية أو لحام.
- أنظمة النقل: يقاوم التآكل في تجميع السيارات ، والتغليف ، والتعامل مع المواد.
- كفاءة الفضاء: ملف تعريف Slim 108mm يقلل من البصمة في الآلات المدمجة.
2. المتانة الفعالة من حيث التكلفة
- صيانة منخفضة: يقاوم التآكل ، التآكل ، وتدهور الأشعة فوق البنفسجية ، مما يقلل من تكاليف الاستبدال.
- التسعير التنافسي: ما يصل إلى 30 ٪ أرخص من سلاسل السحب النايلون القابلة للمقارنة.
دليل التثبيت والصيانة
الخطوة 1: حساب متطلبات المسار
استخدم هذه الصيغ للإعداد الأمثل:
- الأقسام اللازمة=مسافة (ق) السكتة الدماغية÷111mm (الملعب).
- الطول الكلي=(S/2) + ك(أضف 15 ٪ هامش أمان للأحمال الديناميكية).
مثال: لسكتة دماغية 4 أمتار:
(4000 ÷ 111 ≈ 36 أقسام) + ك (π × 108 مم + السلامة).
الخطوة 2: تثبيت بشكل صحيح
- تعديل الارتفاع: أضف 108 ملم إلى الارتفاع الداخلي لاستيعاب أحمال 83 كجم/م.
- انحناء دائرة نصف قطرها: الحفاظ على ≥110mm في نهايات ثابتة لمنع تلف الكابل.
الخطوة 3: تأكد من طول العمر
- الشيكات الشهرية: تفقد التآكل أو الاختلال أو تراكم الحطام.
- تزييت: تطبيق الشحوم المستندة إلى السيليكون سنويًا (تمديد خصائص التشحيم الذاتي للنايلون).
- استبدال بشكل استباقي: كل 5-7 سنوات تحت الأحمال المتطرفة.
لماذا تختار Sonda HXSD48؟
| ميزة | Sonda HXSD48 | سلاسل النايلون القياسية |
|---|---|---|
| سعة التحميل | 83 كجم/م (معزز بالخدمة الشاقة) | 60-70 كجم/م |
| مادة | نايلون مملوءة بالزجاج | النايلون القياسي |
| مهلة الرصاص | 5-9 أيام (أوامر مخصصة) | 10-14 يومًا |
| كفاءة التكلفة | ما يصل إلى 30 ٪ أرخص | تسعير قسط |
موثوق بها في الصناعات الصعبة
- 500+ تثبيتات عالمية: يستخدم في صناعة السيارات ، الفضاء ، وتصنيع الالكترونيات.
- الابتكارات الحاصلة على براءة اختراع: تصميمات حصرية لتوزيع الحمل والاتصال المعياري.
- حالات الاستخدام متعددة الاستخدامات:
- معالجة الصلب: يقاوم الحرارة والحطام في المسابك.
- الخدمات اللوجستية: أنظمة الفرز عالية السعة مع نقل البليت السريع.
الحكم النهائي
وSonda HXSD48 Igus Cable Carrierيجمعشاق النايلون متانةمعالمرونة المعياريةمما يجعلها مثالية للتطبيقات الصناعية المتطرفة. سعة تحميلها 83 كجم/م ، وتوافق الكابل 75 مم ، والتسعير الفعال من حيث التكلفة يتفوق على المنافسين.
قم بترقية أنظمةك باستخدام Sonda - بنيت للحصول على الطاقة والدقة والإنتاجية.
