سلسلة كابلات الشكل المخصصة Sonda HXSD30: حلول متعددة الاستخدامات للتطبيقات الثقيلة ذات المحوسين​

وSonda HXSD30 سلسلة كابل مخصصة مقوىتم تصميمه للصناعات التي تتطلب المتانة والمرونة والدقة. يضم أنظام سلسلة السحب متعدد الطبقاتوحاملة كبل ثنائي المحورالتصميم ، يدعم هذا المنتج الكابلات التي يصل قطرها إلى 60 مم ويقاوم الكثير من 70 كجم/م. مثالي لآلات CNC والروبوتات وخطوط الأتمتة ، فهو يجمع بين الأشكال القابلة للتخصيص والهندسة عالية الأداء. أدناه ، نقوم بتفكيك المواصفات والتطبيقات ولماذا يتفوق على المنافسين مثل IGUS.

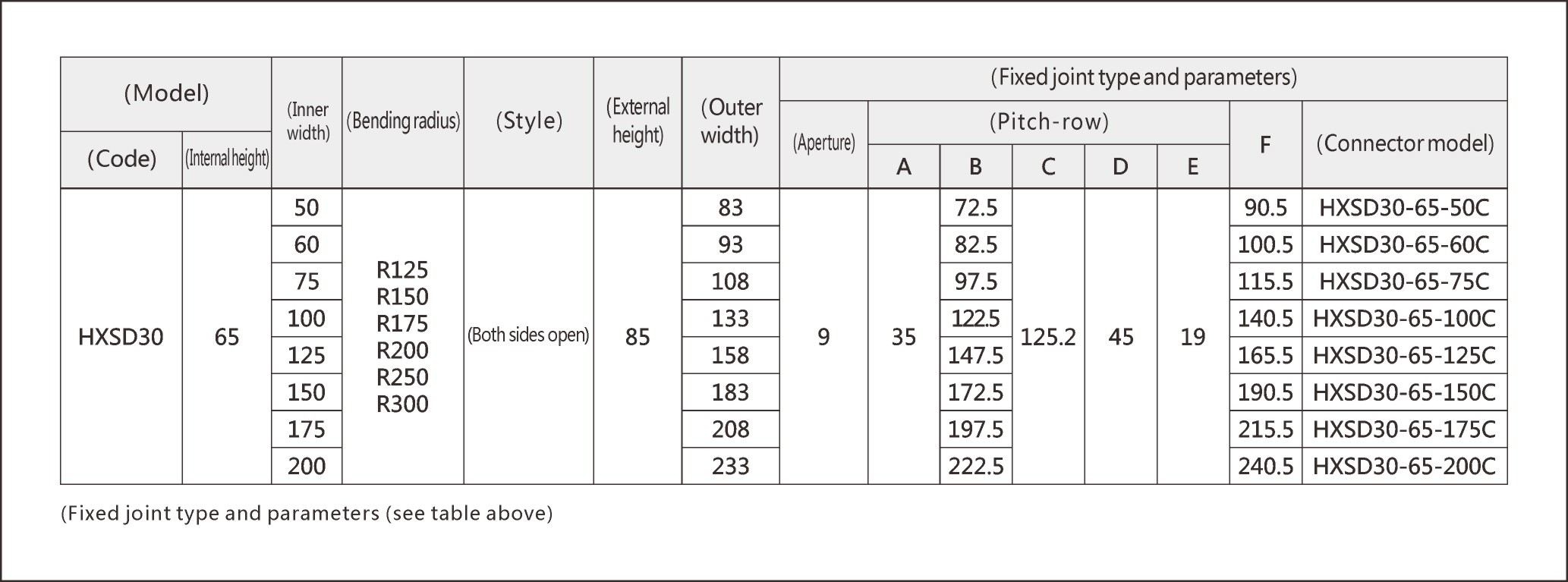

​الميزات الرئيسية والمواصفات الفنية​

​1. التصميم المعزز للأحمال الثقيلة​

• ​هيكل: البوليمر عالي القوة مع تعزيز الصلب للاستقرار تحت الأحمال القصوى.

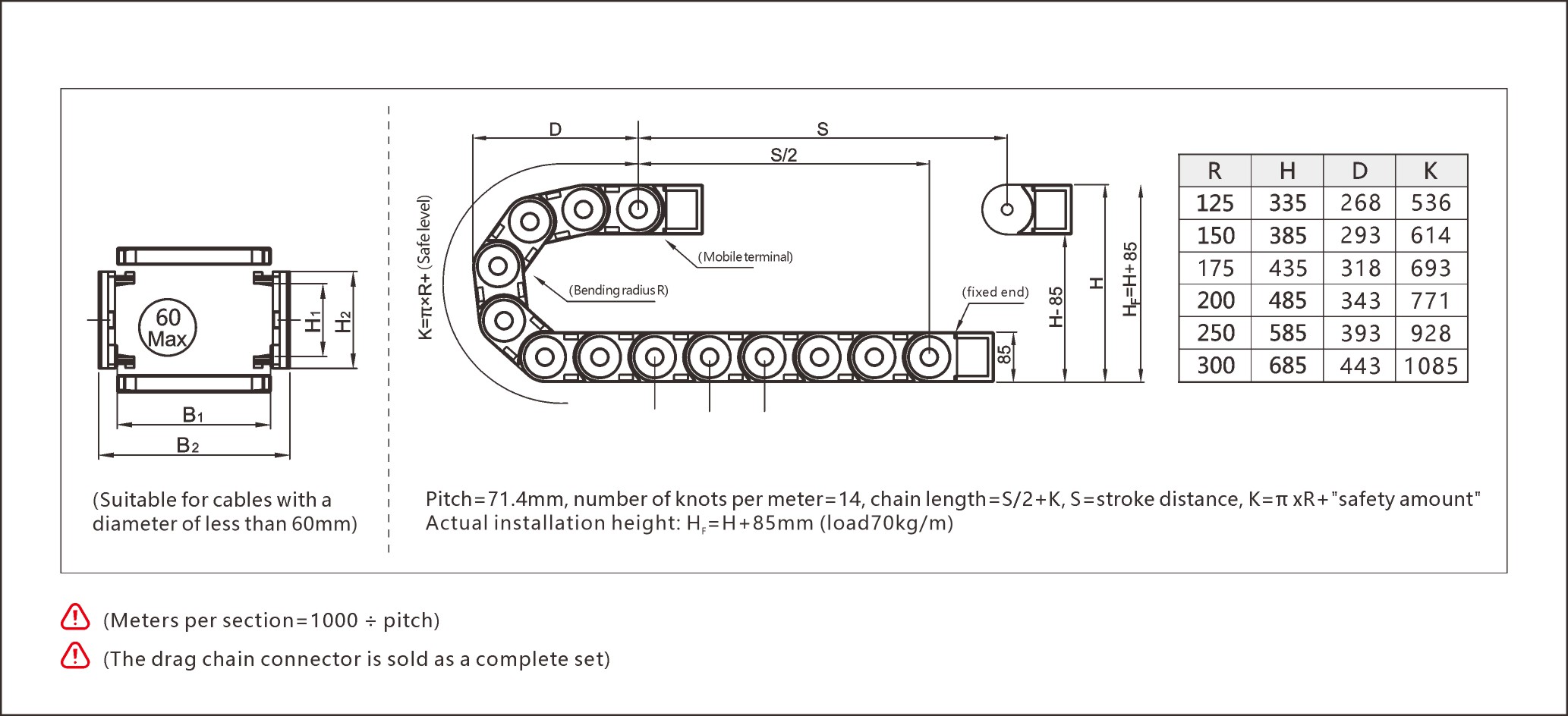

• ​الملعب: 71.4 مم ، مع 14 عقدة لكل متر للحركة السلسة وتقليل الاحتكاك.
• ​صيغة:
  • طول السلسلة=S/2 + K.(s = مسافة السكتة الدماغية ، k = π × r + هامش السلامة).
  • ارتفاع التثبيت الفعلي:H = H + 85mm(سعة الحمل: 70 كجم/م).
  • توافق الكابل: محسّن للكابلات التي يصل قطرها إلى 60 مم.
• ​دائرة نصف قطرها الانحناء: r = 70mm (نهاية ثابتة) ، ضمان المرونة للمنعطفات الضيقة.

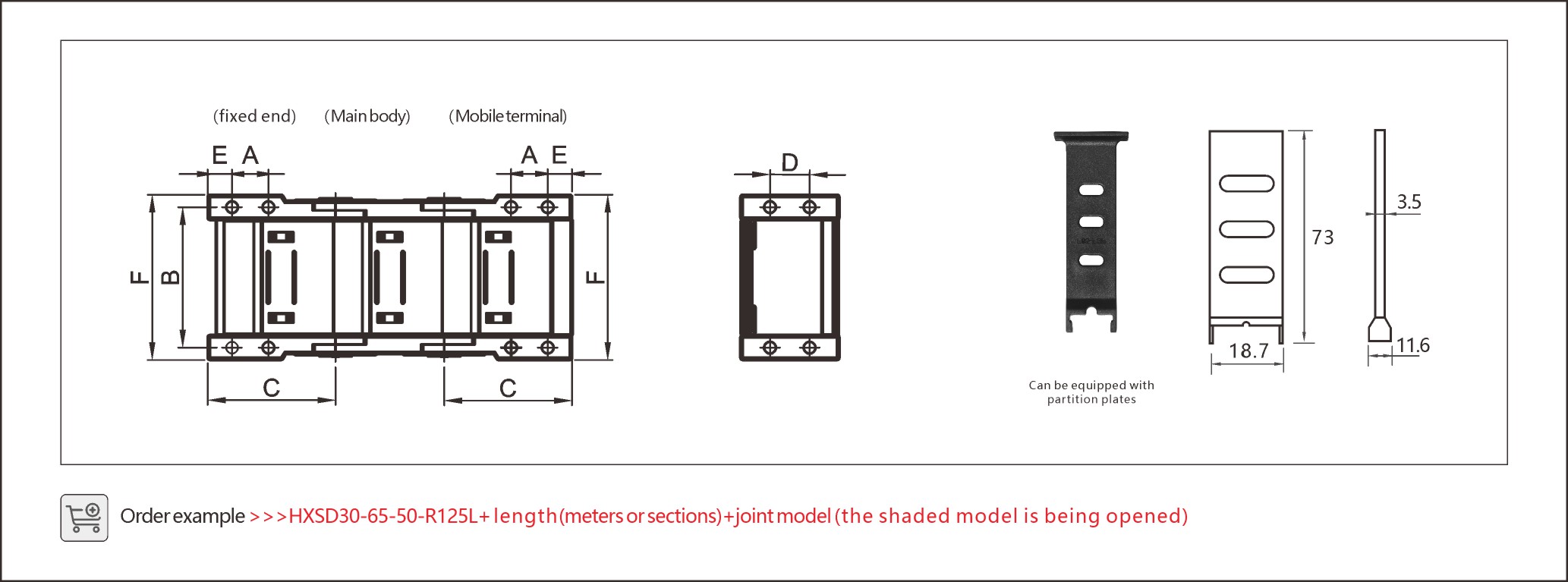

​2. شكل مخصص وسلسلة السحب متعددة الطبقات​

• ​تكوينات قابلة للتخصيص: الأشكال المصممة لآلات فريدة من نوعها أو قيود الفضاء.
• ​تصميم متعدد الطبقات: الكابلات ذات الطبقات تقلل من التآكل وتحسين تبديد الحرارة.
• ​أطوال قابلة للتطوير: أقسام لكل متر =1000 ÷ الملعب. الموصلات التي تباع كمجموعات كاملة.

​3. تطبيقات حامل الكابلات ذات المحوسين​

​1. الروبوتات الصناعية​

• ​حركة متعددة المحاور: يستقر الكابلات أثناء حركات محور XYZ المتزامن.
• ​سعة التحميل: يدعم 70 كجم/م أحمال في خطوط التجميع الثقيلة.
• ​كفاءة الفضاء: التصميم المدمج يقلل من التداخل في مساحات العمل الضيقة.

​2. إدارة كابلات آلة CNC​

• ​دقة الأدوات: يؤمن الكابلات ذات القطر العالي أثناء دورات المغزل السريعة.
• ​الحد من الضوضاء: مواد الاحتكاك المنخفضة تقلل من الضوضاء التشغيلية.



​دليل التثبيت ونصائح الصيانة​

​الخطوة 1: حساب طول السلسلة​

استخدم الصيغة:

1. مسافة (ق) السكتة الدماغية÷الملعب (71.4 مم)= عدد الأقسام.
2. الطول الكلي =(S/2) + ك(أضف هامش الأمان للأحمال الديناميكية).
   ​مثال: لسكتة دماغية 3 أمتار:
   (3000 ÷ 71.4 ≈ 42.0 أقسام) + ك (π × 70 مم + السلامة).

​الخطوة 2: تحسين التثبيت​

• ​تعديل الارتفاع: أضف 85 ملم إلى الارتفاع الداخلي لأحمال 70 كجم/م.
• ​انحناء دائرة نصف قطرها: الحفاظ على ≥70mm في نهايات ثابتة لمنع القلق.

​الخطوة 3: الصيانة​

• ​عمليات التفتيش الشهرية: تحقق من ارتداء ، اختلال ، أو الحطام.
• ​تزييت: تطبيق شحوم السيليكون كل 3 أشهر.
• ​استبدال بشكل استباقي: كل ​​2-3 سنوات تحت الاستخدام الكثيف.



​لماذا تختار Sonda HXSD30؟​

بينما يقدم منافسون مثل IGUS منتجات مماثلة ، تقود Sonda مع:

• ​انخفاض التكاليف: ما يصل إلى 30 ٪ أرخص للمواصفات المكافئة.
• ​تسليم أسرع: شحن في غضون 7-10 أيام ، حتى بالنسبة للطلبات المخصصة.
• ​MOQs مرنة: مثالية للنماذج الأولية أو الدُفعات الصغيرة.

​الحكم النهائي​
وSonda HXSD30 سلسلة كابل مخصصة مقوىهو حل قوة للأتمتة الصناعية. معهاحاملة كبل ثنائي المحورالتصميم ،سلسلة السحب متعددة الطبقاتالنظام ، والتخصيص الذي لا مثيل له ، يتفوق على المنافسين في المتانة والقيمة.

​قم بترقية أنظمةك باستخدام Sonda - تم الهندسة للموثوقية ، بسعر النجاح.
