Sonda HXSD32 مسار الكابل المرن المقوى: سلاسل ناقل حركة طاقة متينة للأتمتة الصناعية​

وSonda HXSD32 مسار الكابل المرن المقوىتم تصميمه للمطالبة بالتطبيقات الصناعية التي تتطلب المرونة والقوة. يضم أنظام سلسلة سحب الكابل المرنوسلسلة نقل الطاقةالتصميم ، يدعم هذا المنتج الكابلات التي يصل قطرها إلى 75 مم ويقاوم الكثير من 80 كجم/م. مثالي للروبوتات ، وآلات CNC ، والأتمتة الشاقة ، فهو يجمع بين المتانة الوعرة والهندسة الفعالة من حيث التكلفة. أدناه ، نستكشف مواصفاتها التقنية والتطبيقات ولماذا تتفوق على المنافسين مثل IGUS.

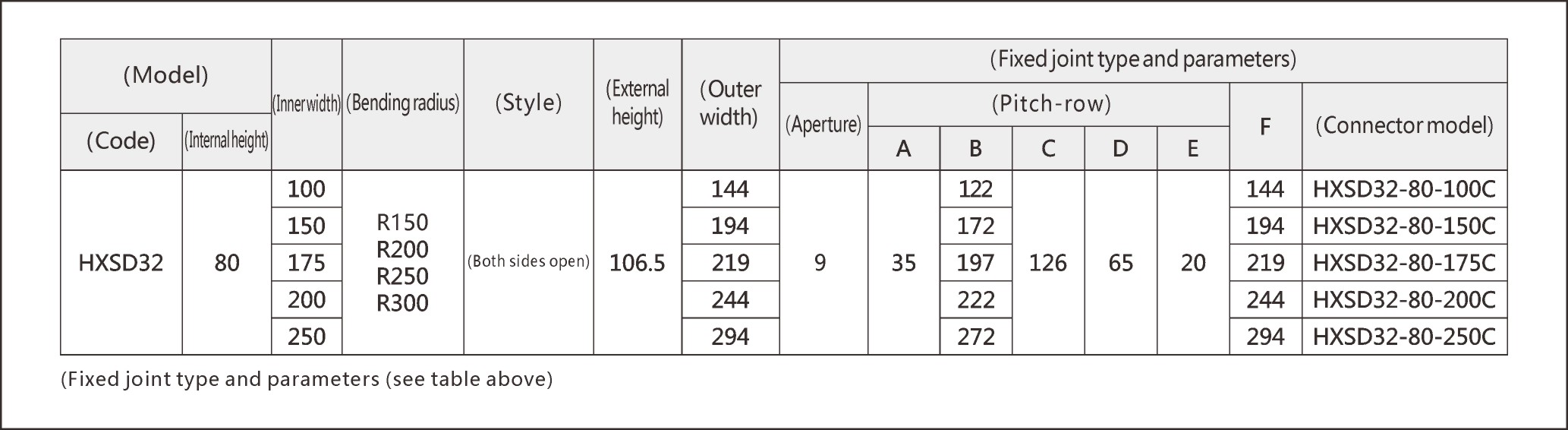

​الميزات الرئيسية والمواصفات الفنية​

​1. التصميم المعزز للأحمال العالية​

• ​هيكل: البوليمر عالي القوة مع تعزيز الصلب للاستقرار تحت الأحمال القصوى.
• ​الملعب: 101 ملم ، مع 10 عقدة لكل متر للحركة السلسة وتقليل الاحتكاك.

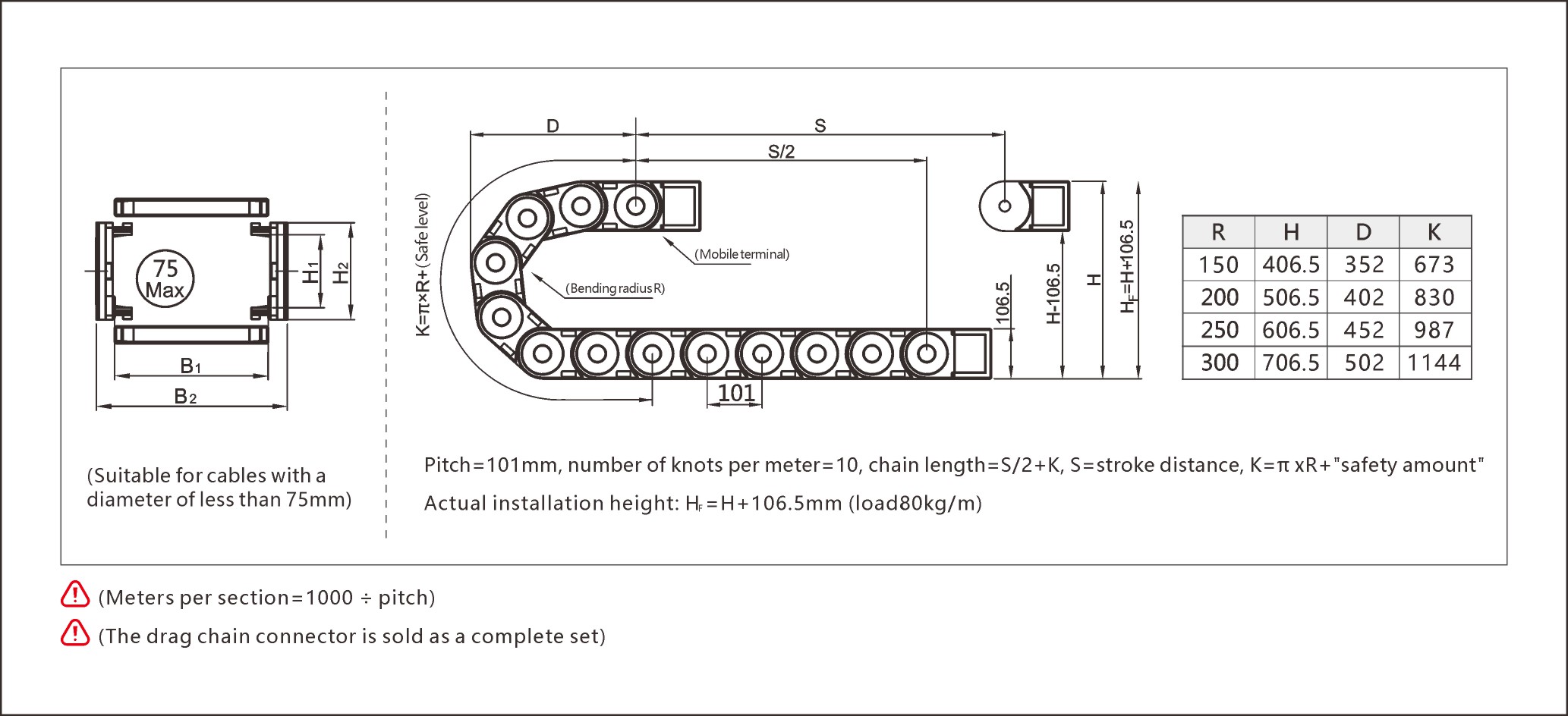

• ​صيغة:
  • طول السلسلة=S/2 + K.(s = مسافة السكتة الدماغية ، k = π × r + هامش السلامة).
  • ارتفاع التثبيت الفعلي:H = H + 106.5mm(سعة الحمل: 80 كجم/م).
  • توافق الكابل: محسّن للكابلات التي يصل قطرها 75 مم.
• ​دائرة نصف قطرها الانحناء: r = 80mm (نهاية ثابتة) ، ضمان المرونة للمنعطفات الضيقة.

​2. تطبيقات نظام السحب الكابل المرنة​

​1. الروبوتات الشاقة​

• ​حركة متعددة المحاور: يستقر الكابلات ذات القطر العالي أثناء الحركات المعقدة.
• ​سعة التحميل: يدعم أحمال 80 كجم/م في خطوط التجميع أو أنظمة معالجة المواد.
• ​كفاءة الفضاء: الملف الشخصي النحيف يقلل من التداخل في مساحات العمل الضيقة.

​2. نقل طاقة آلة CNC​

• ​توصيل الطاقة المستمر: يؤمن الكابلات أثناء دورات المغزل السريعة وتغيير الأدوات.
• ​الحد من الضوضاء: مواد الاحتكاك المنخفضة تقلل من الضوضاء التشغيلية.

​3. حلول مخصصة​

• ​تكوينات مرنة: الأشكال المصممة لآلات فريدة من نوعها أو قيود الفضاء.

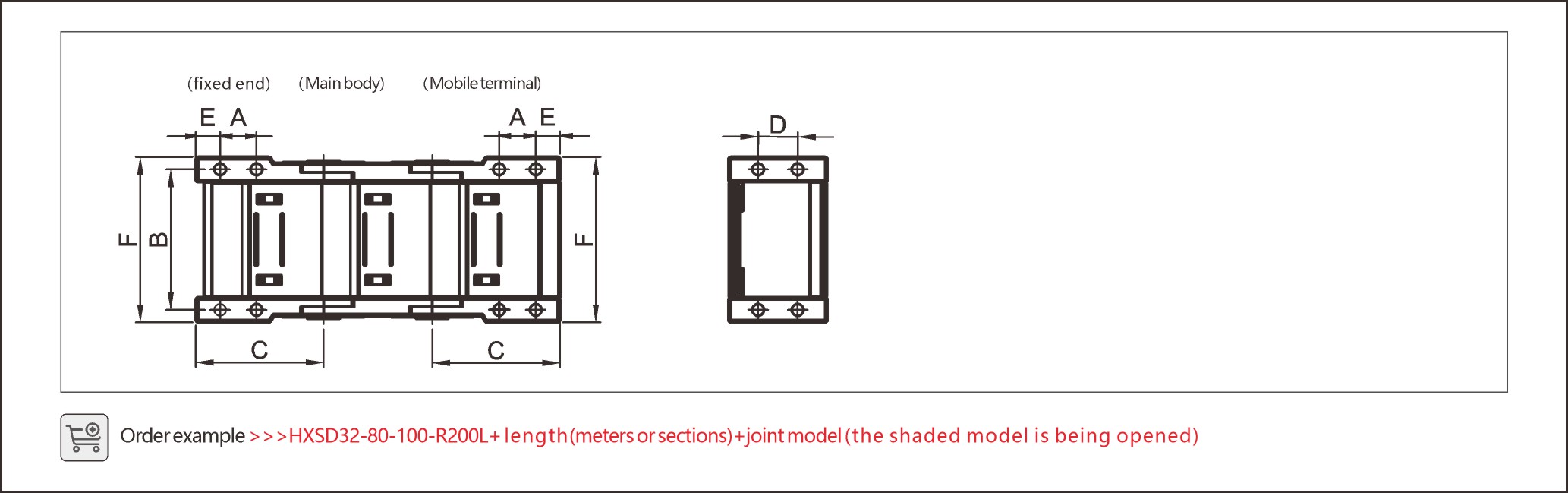

• ​أطوال قابلة للتطوير: أقسام لكل متر =1000 ÷ الملعب. الموصلات التي تباع كمجموعات كاملة.



​دليل التثبيت ونصائح الصيانة​

​الخطوة 1: حساب طول السلسلة​

استخدم الصيغة:

1. مسافة (ق) السكتة الدماغية÷الملعب (101mm)= عدد الأقسام.
2. الطول الكلي =(S/2) + ك(أضف هامش الأمان للأحمال الديناميكية).
   ​مثال: لسكتة دماغية 4 أمتار:
   (4000 ÷ 101 ≈ 39.6 أقسام) + ك (π × 80 مم + أمان).

​الخطوة 2: تحسين التثبيت​

• ​تعديل الارتفاع: أضف 106.5 مم إلى الارتفاع الداخلي للأحمال 80 كجم/م.
• ​انحناء دائرة نصف قطرها: الحفاظ على ≥80mm في نهايات ثابتة لمنع القلق.

​الخطوة 3: الصيانة​

• ​عمليات التفتيش الشهرية: تحقق من ارتداء ، اختلال ، أو الحطام.
• ​تزييت: تطبيق شحوم السيليكون كل 3 أشهر.
• ​استبدال بشكل استباقي: كل ​​2-3 سنوات تحت الاستخدام الكثيف.



​لماذا تختار Sonda HXSD32؟​

بينما يقدم منافسون مثل IGUS منتجات مماثلة ، تقود Sonda مع:

• ​انخفاض التكاليف: ما يصل إلى 30 ٪ أرخص للمواصفات المكافئة.
• ​تسليم أسرع: شحن في غضون 7-10 أيام ، حتى بالنسبة للطلبات المخصصة.
• ​MOQs مرنة: مثالية للنماذج الأولية أو الدُفعات الصغيرة.

​
وSonda HXSD32 مسار الكابل المرن المقوىهو حل قوة للأتمتة الصناعية. معهانظام سلسلة سحب الكابل المرنوسلسلة نقل الطاقةتصميم ، وسعة التحميل التي لا مثيل لها ، تتفوق على المنافسين في المتانة والقيمة.

​قم بترقية أنظمةك باستخدام Sonda - تم الهندسة للموثوقية ، بسعر النجاح.
