SONDA HXSD22 Système de chaîne de dragsters renforcée: solutions durables et compactes pour les applications à haute charge
LeSonda HXSD22 Système de chaîne de dragsters renforcéeCombine une durabilité robuste avec l'ingénierie de précision, idéale pour les machines et l'automatisation en service lourd. Avec unChaîne de dragsters ouverteConception etPiste de câble compact, Ce système prend en charge les câbles jusqu'à 27 mm de diamètre tout en garantissant la flexibilité et la longévité. Ci-dessous, nous explorons ses spécifications techniques, ses applications et pourquoi elle surpasse les concurrents comme IGUS.
Caractéristiques clés et spécifications techniques
1 et 1 Conception renforcée pour une capacité de charge maximale
- Structure:Chaîne de dragsters ouvertePour une installation et une maintenance faciles.

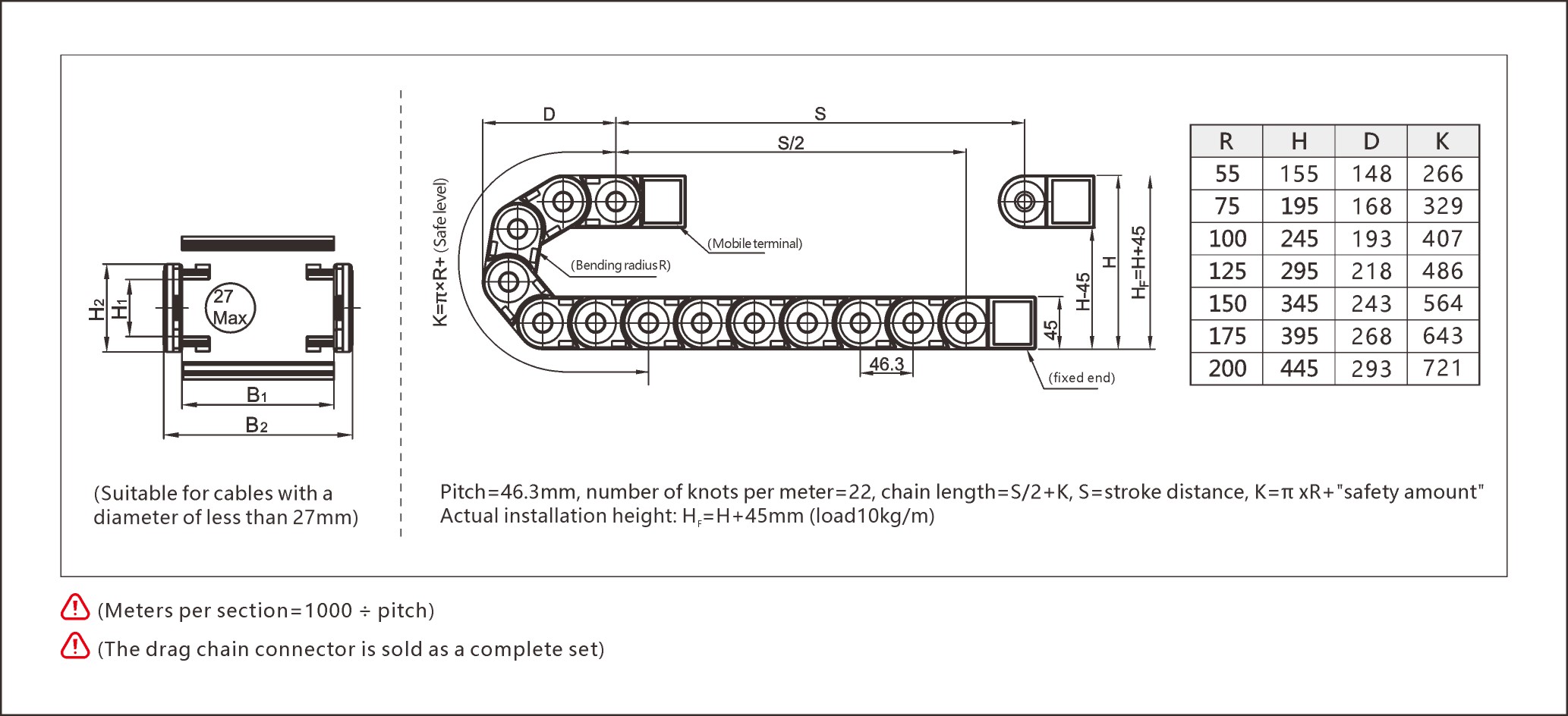

- Lancer: 46,3 mm, avec 22 nœuds par mètre pour un fonctionnement en douceur.
- Formule:
- Longueur de chaîne=S / 2 + K(S = distance de course, k = π × r + marge de sécurité).
- Hauteur d'installation réelle:H = h + 45 mm(Capacité de chargement: 10 kg / m).
- Costume des câbles <27 mm<27mm: Optimisé pour les câbles de puissance ou de données de diamètre élevé.
- Rayon de flexion: R = 40 mm (extrémité fixe), assurant la flexibilité des virages serrés.
2 Conception compacte et personnalisable
- Piste de câble compact: Slim Profile économise de l'espace dans des environnements serrés comme les machines CNC ou la robotique.

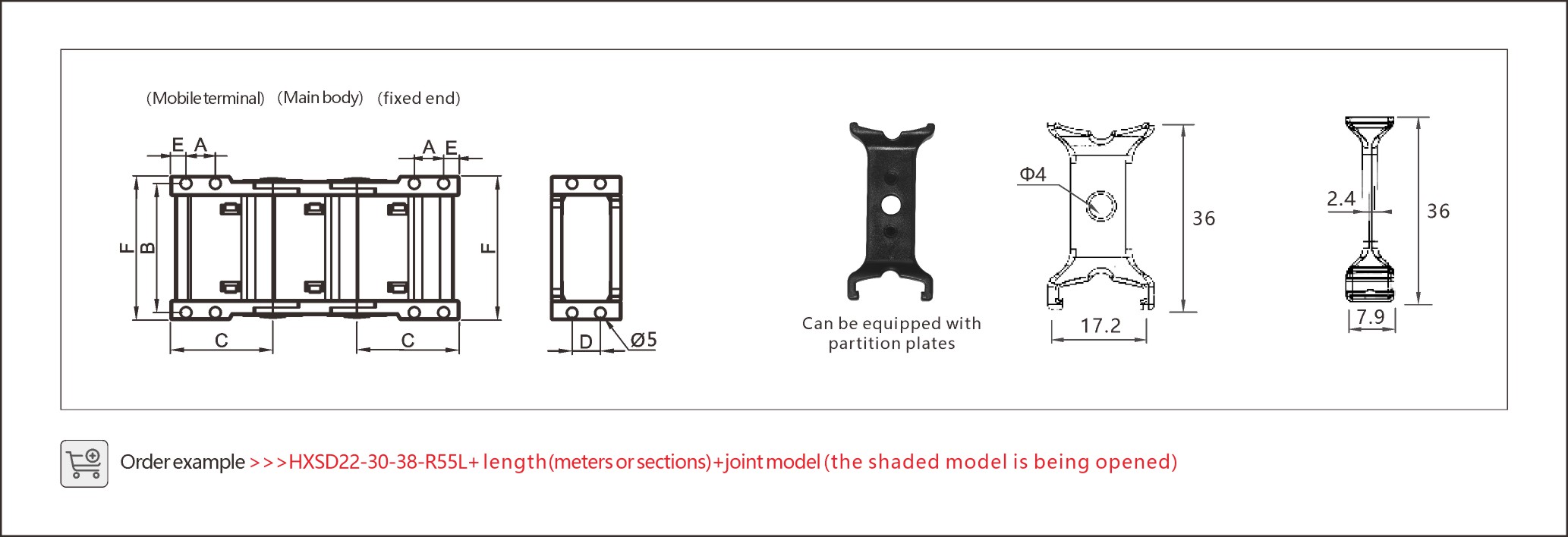

- Mécanisme d'ouverture: Simplifie l'accès au câble sans démonter toute la chaîne.

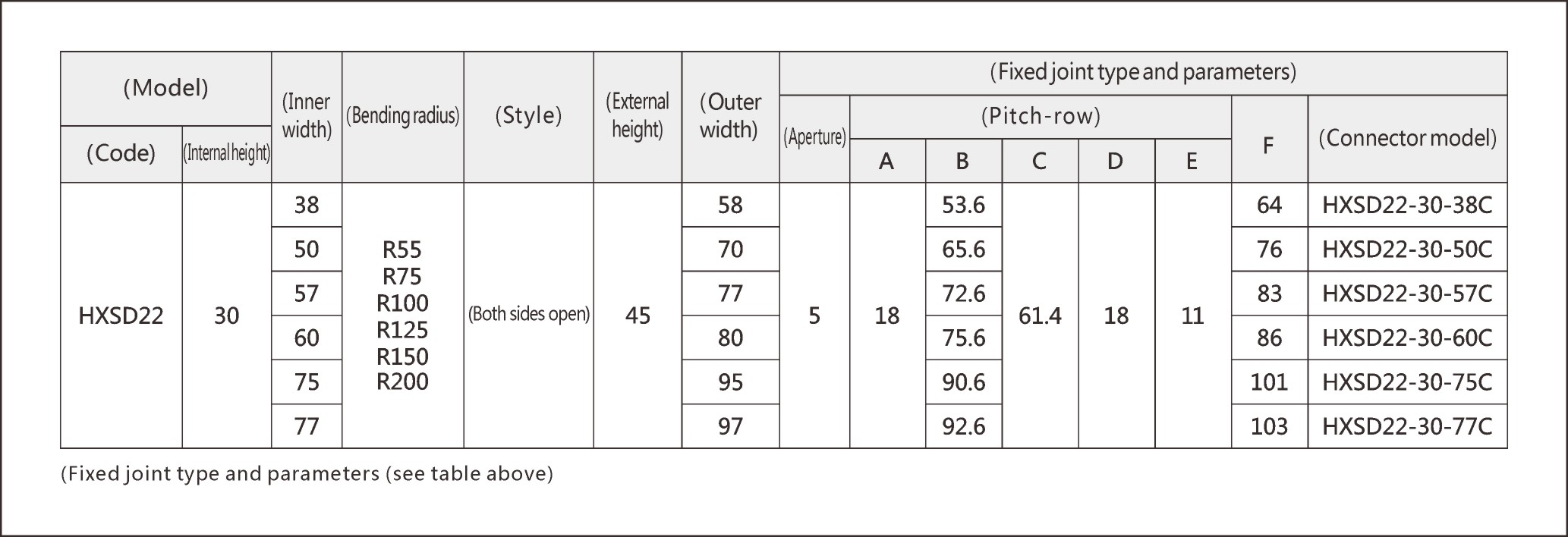

- Longueurs évolutives: Sections par mètre =1000 ÷ pas. Connecteurs vendus comme ensembles complets.
3 et 3 Applications et avantages
1 et 1 Machines lourdes
- Machines CNC: Stabilise les câbles lors de changements directionnels rapides.
- Robotique: Prend en charge les charges de 10 kg / m avec des liaisons en polymère renforcées.
- Systèmes de convoyeur: Resiste de l'usure dans les applications de mouvement continu.
2 Solutions personnalisées
- Commandes de petit lots: Aucune exigence de quantité minimale.
- Conceptions hybrides: Combinez des matériaux pour une résistance légère.
- Expédition mondiale: Logistique fiable à plus de 50 pays.
Guide d'installation et conseils de maintenance
Étape 1: Calculer la longueur de la chaîne
Utilisez la formule:
- Distance (s) de course (s)÷pas (46,3 mm)= Nombre de sections.
- Longueur totale =(S / 2) + k(Ajoutez une marge de sécurité pour les charges dynamiques).
Exemple: Pour une course de 2 mètres:
(2000 ÷ 46,3 ≈ 43,2 sections) + K (π × 40 mm + sécurité).
Étape 2: Optimiser l'installation
- Réglage de la hauteur: Ajoutez 45 mm à la hauteur interne pour des charges de 10 kg / m.
- Rayon de pliage: Maintenez ≥40 mm aux extrémités fixes pour empêcher Kinking.
Étape 3: Maintenance
- Inspections mensuelles: Vérifiez l'usure, le désalignement ou les débris.
- Lubrification: Appliquer de la graisse de silicone tous les 3 mois.
- Remplacer de manière proactive: Tous les 2 à 3 ans sous une utilisation intensive.
Pourquoi choisir Sonda HXSD22?
Alors que des concurrents comme IGUS proposent des produits similaires, Sonda mène avec:
- Réduire les coûts: Jusqu'à 30% moins cher pour les spécifications équivalentes.
- Livraison plus rapide: Expédié dans les 7 à 10 jours, même pour les commandes personnalisées.
- MOQ flexibles: Idéal pour les prototypes ou les petits lots.
Verdict final
LeSonda HXSD22 Système de chaîne de dragsters renforcéeEst une solution polyvalente et haute performance pour l'automatisation industrielle. AvecChaîne de dragsters ouverteConception,Piste de câble compactEt l'installation simple, il surpasse les concurrents en durabilité et en valeur.
Améliorez vos systèmes avec Sonda - conçu pour la fiabilité, au prix du succès.
