आंतरिक ऊंचाई 18 मिमी छोटे पुल प्रकार केबल ड्रैग चेन बाहरी रूप से खुले / ई-चेन प्रतिस्थापन / IGUS रिप्लेसमेंट केबल कैरियर
सोंडा HXSD13 IGUS केबल श्रृंखला: सटीक स्वचालन के लिए अनुकूलन योग्य कम शोर समाधान
कासोंडा HXSD13 IGUS केबल श्रृंखलासोंडा की इंजीनियरिंग उत्कृष्टता के साथ IGUS- संगत स्थायित्व को जोड़ती है। के लिए डिज़ाइन किया गयाकस्टम आकार केबल श्रृंखलाअनुप्रयोग, यहकम शोर ड्रैग श्रृंखलाव्यास में 16 मिमी तक केबलों का समर्थन करता है और 1.5 किग्रा/मी के भार का सामना करता है। चिकित्सा उपकरण, रोबोटिक्स और क्लीनरूम वातावरण के लिए आदर्श, यह मूक संचालन, लचीलापन और लागत प्रभावी प्रदर्शन प्रदान करता है।
प्रमुख विशेषताएं और तकनीकी विनिर्देश
1। अल्ट्रा-क्विट और कस्टमाइज़ेबल डिज़ाइन
- संरचना: कम से कम घर्षण के लिए शोर-नमी वाले गुणों और चिकनी आंतरिक सतहों के साथ प्रबलित थर्माप्लास्टिक।

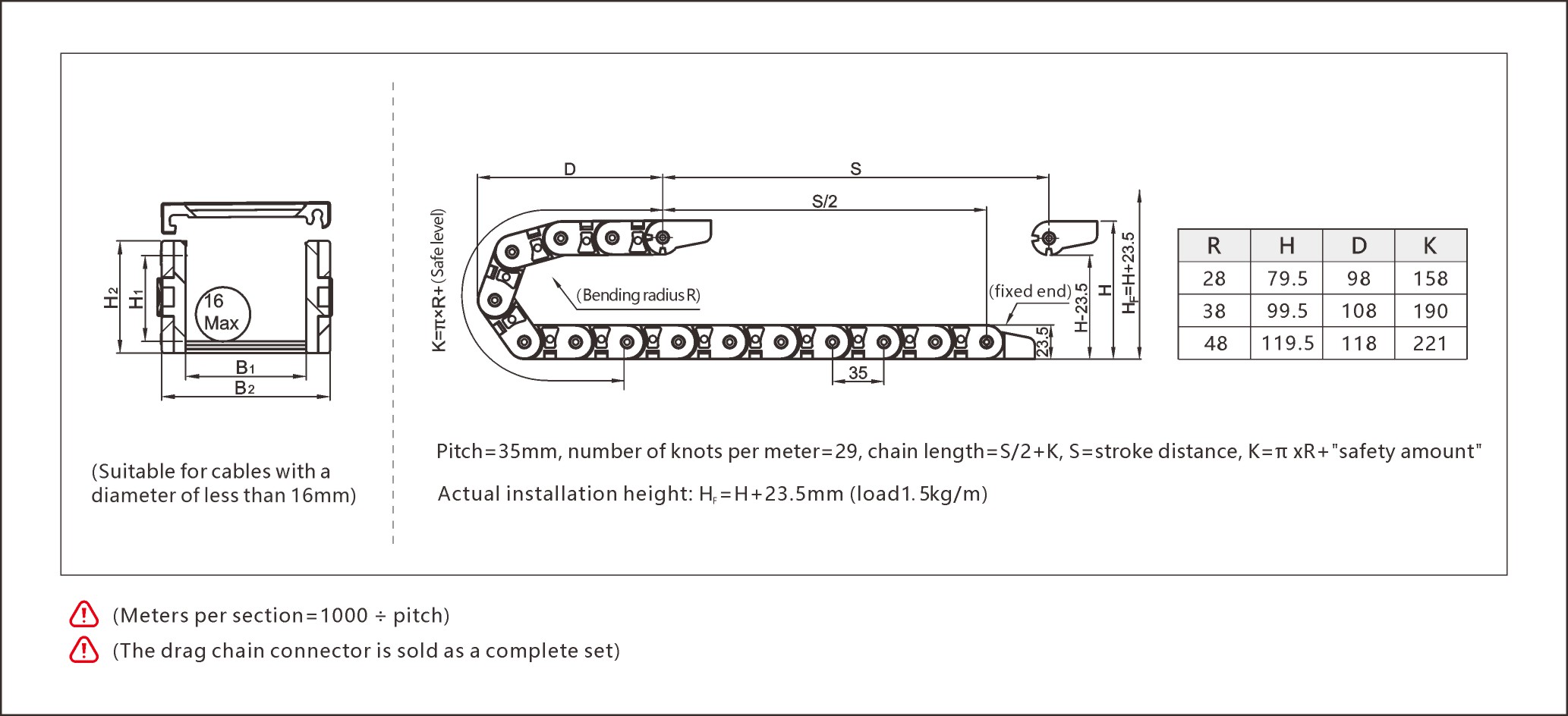

- पिच: 35 मिमी, उच्च परिशुद्धता अनुप्रयोगों में चिकनी गति और स्थिरता के लिए प्रति मीटर 29 समुद्री मील के साथ।
- सूत्र:
- चेन -लंबाई=एस/2 + के(S = स्ट्रोक दूरी, k = π × r + सुरक्षा मार्जिन)।
- वास्तविक स्थापना ऊंचाई:एच = एच + 23.5 मिमी(लोड क्षमता: 1.5 किग्रा/मी)।
- केबल संगतता: व्यास में 16 मिमी तक केबलों के लिए अनुकूलित।
- शोर स्तर: D40DB (1.5 किग्रा/मी लोड के तहत परीक्षण), क्लीनरूम और शोर-संवेदनशील वातावरण के लिए आदर्श।
2। अनुप्रयोग और लाभ
1। चिकित्सा उपकरण और क्लीनरूम
- मूक संचालन: एमआरआई कमरों, सर्जिकल सूट और प्रयोगशाला स्वचालन में शांत प्रदर्शन सुनिश्चित करता है।
- अंतरिक्ष दक्षता: स्लिम प्रोफाइल (ऊंचाई: 23.5 मिमी) कॉम्पैक्ट मेडिकल डिवाइस और उच्च-घनत्व सेटअप फिट बैठता है।
- सुरक्षा अनुपालन: गैर विषैले, हाइपोएलर्जेनिक सामग्री चिकित्सा-ग्रेड मानकों को पूरा करती है।
2। रोबोटिक्स और कस्टम ऑटोमेशन
- कस्टम आकार: अद्वितीय मशीनरी या अंतरिक्ष-विवश लेआउट के लिए अनुरूप डिजाइन।
- सटीक स्थिरता: विधानसभा या निरीक्षण प्रणालियों में नाजुक रोबोट आर्म मूवमेंट के दौरान केबल सुरक्षित करते हैं।
3। igus संगतता
- निर्बाध एकीकरण: कम लागत की पेशकश करते हुए IGUS ऊर्जा श्रृंखला प्रणालियों के साथ काम करने के लिए डिज़ाइन किया गया।

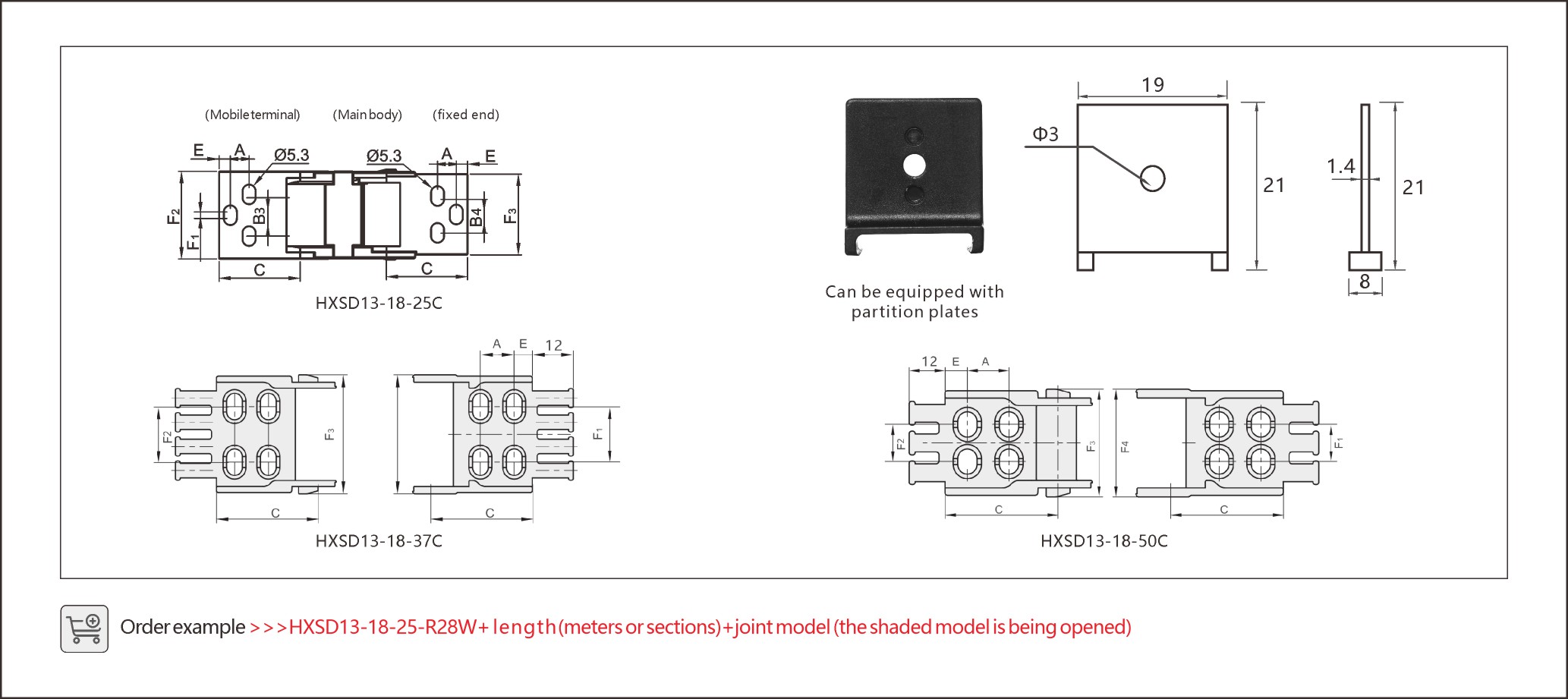

- स्केलेबल लंबाई: प्रति मीटर अनुभाग =1000 in पिच(2828.57 अनुभाग/मीटर)। कनेक्टर्स पूरी सेट के रूप में बेचे गए।
स्थापना गाइड और रखरखाव युक्तियाँ
चरण 1: श्रृंखला लंबाई की गणना करें
सूत्र का उपयोग करें:
- स्ट्रोक दूरी (ओं)÷पिच (35 मिमी)= वर्गों की संख्या।
- कुल लंबाई =(एस/2) + के(गतिशील भार के लिए सुरक्षा मार्जिन जोड़ें)।
उदाहरण: 2-मीटर स्ट्रोक के लिए:
।।
चरण 2: स्थापना का अनुकूलन करें
- ऊंचाई समायोजन: 1.5 किग्रा/मी लोड के लिए आंतरिक ऊंचाई में 23.5 मिमी जोड़ें।
- बेंड रेडियस: किंकिंग को रोकने के लिए निश्चित छोरों पर mm30 मिमी बनाए रखें।
चरण 3: रखरखाव
- मासिक निरीक्षण: पहनने, मिसलिग्न्मेंट, या मलबे के लिए जाँच करें।
- स्नेहन: हर 6-12 महीने में सिलिकॉन ग्रीस लागू करें (कम-घर्षण डिजाइन पहनने को कम करता है)।
- लगातार बदलें: हर 3-5 साल में हल्के उपयोग के तहत।
SONDA HXSD13 क्यों चुनें?
जबकि IGU जैसे प्रतियोगी समान उत्पादों की पेशकश करते हैं, सोंडा के साथ नेतृत्व करता है:
- कम लागत: समकक्ष चश्मे के लिए 30% तक सस्ता।
- तेजी से वितरण: 7-10 दिनों के भीतर जहाज, यहां तक कि अनुकूलित आकृतियों या छोटे बैचों के लिए भी।
- लचीला moqs: प्रोटोटाइप या कम-मात्रा उत्पादन के लिए आदर्श।
कासोंडा HXSD13 IGUS केबल श्रृंखलाचुप्पी, अनुकूलन और विश्वसनीयता की मांग करने वाले उद्योगों के लिए एक सटीक समाधान है। इसके साथकम-शोर ड्रैग श्रृंखलाडिजाइन,कस्टम आकार अनुकूलनशीलता, औरIgus संगतता, यह मूल्य और प्रदर्शन में प्रतियोगियों को बेहतर बनाता है।
सोंडा के साथ अपने सिस्टम को अपग्रेड करें - मौन, सटीकता और सफलता के लिए इंजीनियर।
