Sonda HXSD11 मिनी वाहक केबल: कॉम्पैक्ट IGUS केबल ट्रैक और मिनी चेन फॉर प्रिसिजन ऑटोमेशन​

कासोंडा HXSD11 मिनी वाहक केबलकॉम्पैक्ट ऑटोमेशन सिस्टम के लिए इंजीनियर को हल्के स्थायित्व और सटीकता की आवश्यकता होती है। के रूप मेंमिनी केबल वाहक श्रृंखला, यह 16 मिमी व्यास तक केबलों का समर्थन करता है और 1.5 किग्रा/मी के भार का सामना करता है। चिकित्सा उपकरणों, प्रयोगशाला उपकरणों और छोटे पैमाने पर रोबोटिक्स के लिए आदर्श, यहइगस केबल ट्रैकसिस्टम शांत संचालन और मॉड्यूलर लचीलेपन के साथ अंतरिक्ष दक्षता को जोड़ती है।

​प्रमुख विशेषताएं और तकनीकी विनिर्देश​

​1। कॉम्पैक्ट और हल्के डिजाइन​

• ​संरचना: चिकनी गति और शोर में कमी (≤45DB) के लिए कम घर्षण आंतरिक सतहों के साथ प्रबलित थर्माप्लास्टिक।
• ​पिच: 35.2 मिमी, उच्च गति वाले अनुप्रयोगों में स्थिरता के लिए प्रति मीटर 29 समुद्री मील के साथ (1.5m/s तक)।

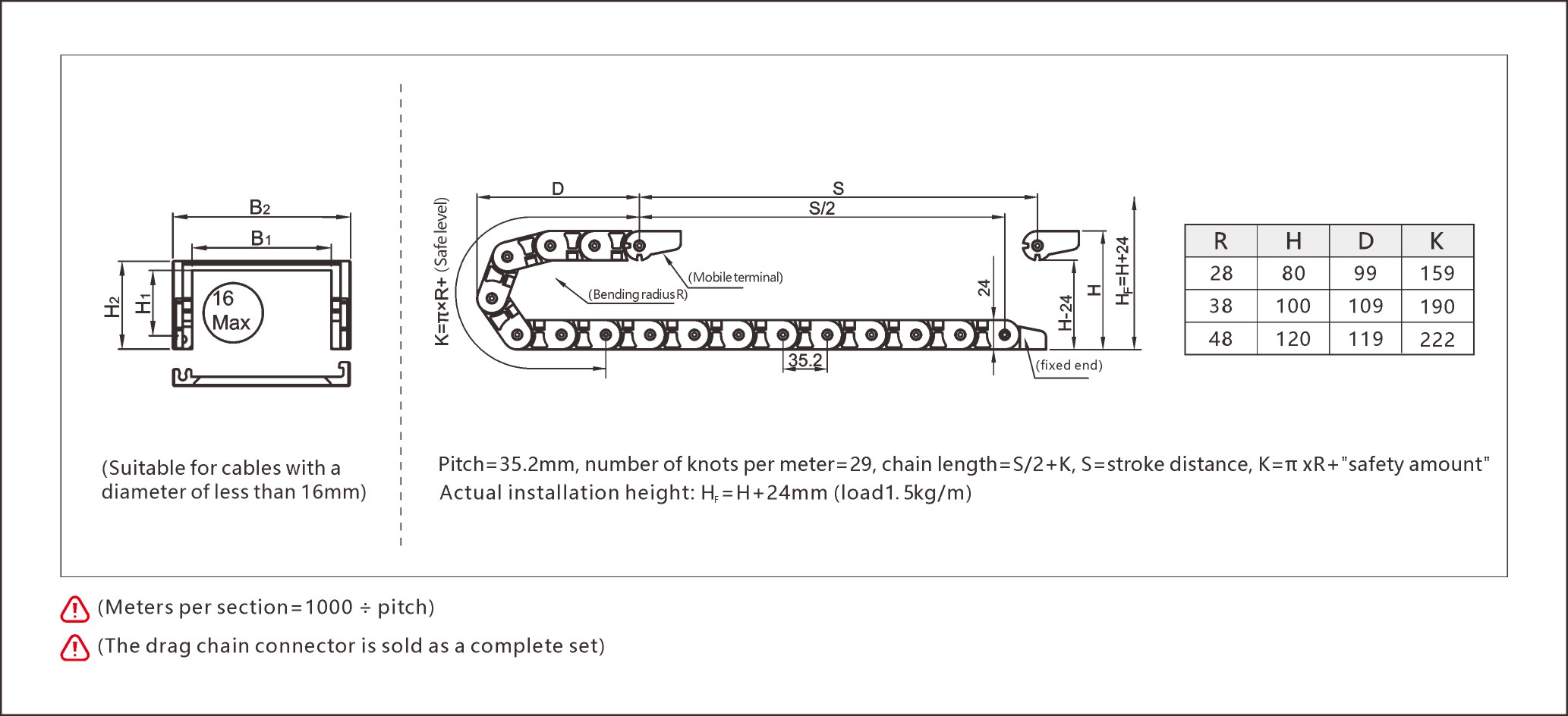

• ​सूत्र:
  • चेन -लंबाई=एस/2 + के(S = स्ट्रोक दूरी, k = π × r + सुरक्षा मार्जिन)।
  • वास्तविक स्थापना ऊंचाई:एच = एच + 24 मिमी(लोड क्षमता: 1.5 किग्रा/मी)।
  • केबल संगतता: केबलों के लिए अनुकूलित ≤16 मिमी (पावर, डेटा, सेंसर)।
• ​भार: अल्ट्रा-लाइटवेट डिज़ाइन सिस्टम स्ट्रेन को कम करता है।

​2। अनुप्रयोग और लाभ​

​1। चिकित्सा उपकरण और प्रयोगशाला स्वचालन​

• ​अंतरिक्ष दक्षता: स्लिम प्रोफाइल (ऊंचाई: 24 मिमी) एमआरआई मशीनों, माइक्रोस्कोप और डायग्नोस्टिक उपकरणों को फिट करता है।
• ​सटीक स्थिरता: रोबोटिक पिपेटिंग या सैंपल हैंडलिंग के दौरान केबल अखंडता को बनाए रखता है।
• ​स्वच्छता अभिकर्मक: चिकनी, गैर-झरझरा सामग्री संदूषण का विरोध करती है।

​2। रोबोटिक्स और छोटे पैमाने पर स्वचालन​

• ​मिनी केबल वाहक श्रृंखला: तेजी से पिक-एंड-प्लेस या असेंबली लाइन आंदोलनों के दौरान पतले केबलों को सुरक्षित करता है।
• ​गतिशील भार हैंडलिंग: पैकेजिंग या अर्धचालक विनिर्माण में 1.5 किग्रा/मी लोड का समर्थन करता है।

​3। कस्टम सॉल्यूशन​

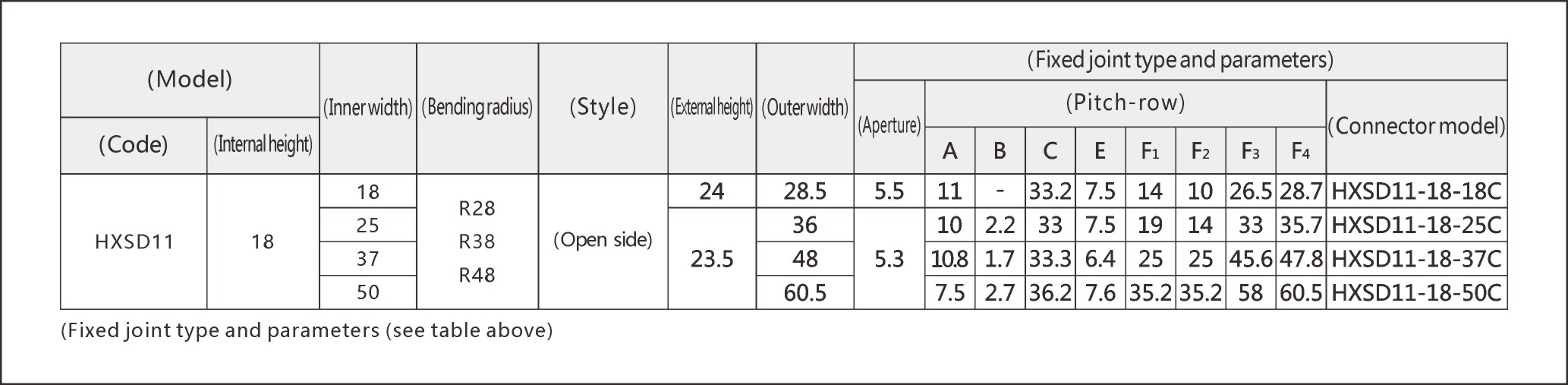

• ​मॉड्यूलर अभिकर्मक: आसान मरम्मत या विस्तार के लिए विनिमेय अनुभाग (of28 अनुभाग/मीटर)।

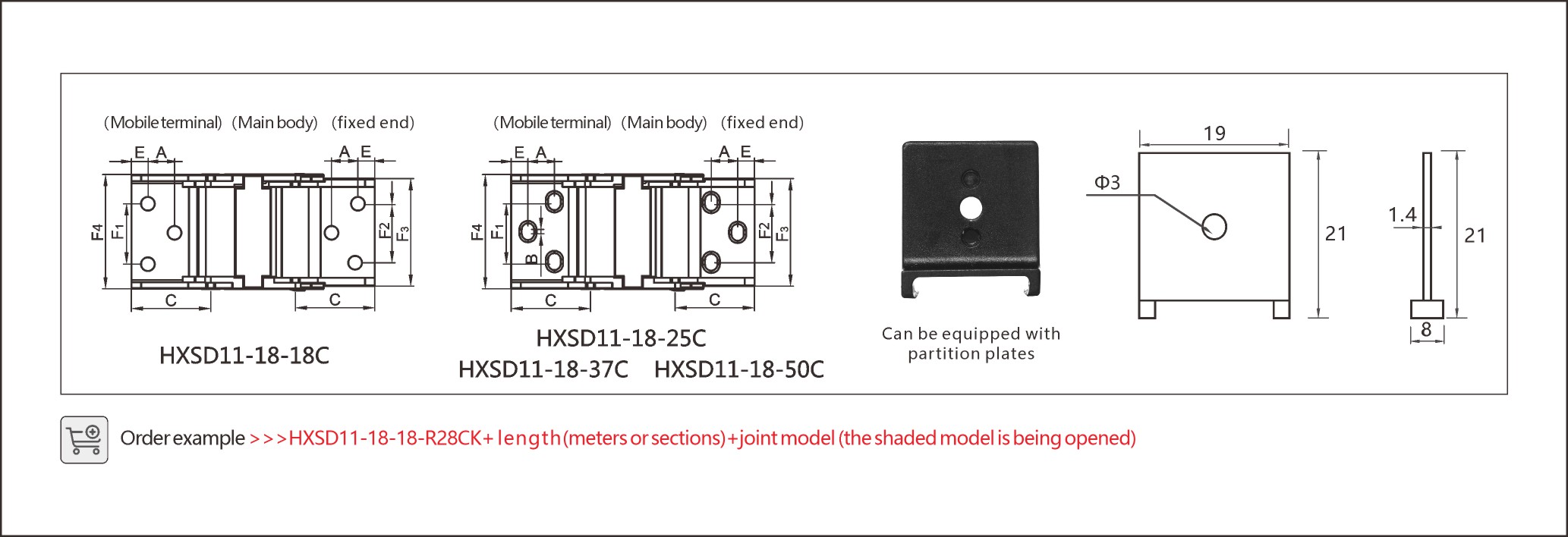

• ​कनेक्टर्स: सहज एकीकरण के लिए एक पूर्ण सेट के रूप में बेचा गया।



​स्थापना गाइड और रखरखाव​

​चरण 1: ट्रैक आवश्यकताओं की गणना करें​

इष्टतम सेटअप के लिए इन सूत्रों का उपयोग करें:

1. वर्गों की जरूरत है=स्ट्रोक दूरी (ओं)÷35.2 मिमी (पिच)।
2. कुल लंबाई=(एस/2) + के(गतिशील भार के लिए 10% सुरक्षा मार्जिन जोड़ें)।
   ​उदाहरण: 0.5 मीटर के स्ट्रोक के लिए:
   ।।

​चरण 2: सही तरीके से स्थापित करें​

• ​ऊंचाई समायोजन: 1.5 किग्रा/मी भार के लिए आंतरिक ऊंचाई में 24 मिमी जोड़ें।
• ​बेंड रेडियस: किंकिंग को रोकने के लिए निश्चित छोरों पर mm25 मिमी बनाए रखें।

​चरण 3: दीर्घायु सुनिश्चित करें​

• ​मासिक चेक: पहनने, मिसलिग्न्मेंट, या मलबे के लिए निरीक्षण करें।
• ​स्नेहन: हर 12 महीने में सिलिकॉन ग्रीस लागू करें (कम-घर्षण डिजाइन अंतराल का विस्तार करता है)।
• ​लगातार बदलें: हर 3-5 साल में हल्के उपयोग के तहत।



​Sonda HXSD11 क्यों चुनें?​

​सटीक उद्योगों में विश्वसनीय​

• ​300+ मेडिकल इंस्टॉलेशन: एमआरआई मशीनों, रोबोट सर्जरी सिस्टम और लैब ऑटोमेशन में उपयोग किया जाता है।
• ​पेटेंट नवाचार: अनन्य शोर-कटौती और मॉड्यूलर कनेक्टिविटी डिजाइन।
• ​बहुमुखी उपयोग के मामले:
  • ​अर्धचालक विनिर्माण: स्थैतिक और पार्टिकुलेट संदूषण का विरोध करता है।
  • ​पैकेजिंग: छोटे पैमाने पर रोबोट हथियारों के लिए कॉम्पैक्ट समाधान।

​
कासोंडा HXSD11 मिनी वाहक केबलकॉम्पैक्ट स्वचालन के लिए एक सटीक समाधान है। इसके साथइगस केबल ट्रैकडिजाइन,मिनी केबल वाहक श्रृंखलाकार्यक्षमता, और अंतरिक्ष-बचत प्रोफ़ाइल, यह स्थायित्व और मूल्य में प्रतियोगियों को बेहतर बनाता है।

​सोंडा के साथ अपने सिस्टम को अपग्रेड करें-मौन, गति और छोटे पैमाने पर सफलता के लिए इंजीनियर।
