​सोंडा HXSD23 35 मिमी अधिकतम प्रबलित केबल ड्रैग चेन: उच्च-लोड अनुप्रयोगों के लिए मजबूत पुल-प्रकार के समाधान​

कासोंडा HXSD23 प्रबलित केबल ट्रैकऔद्योगिक स्वचालन के लिए इंजीनियर को स्थायित्व और सटीकता की आवश्यकता होती है। एक विशेषताप्रबलित केबल ड्रैग चेन ब्रिज प्रकारडिजाइन, यह प्रणाली व्यास में 32 मिमी तक केबलों का समर्थन करती है और 35 किग्रा/मी के भार को झेलती है। सीएनसी मशीनों, रोबोटिक्स और कन्वेयर सिस्टम के लिए आदर्श, यह लागत प्रभावी लचीलेपन के साथ बीहड़ इंजीनियरिंग को जोड़ती है। नीचे, हम इसके तकनीकी चश्मे, अनुप्रयोगों का पता लगाते हैं, और यह प्रतिस्पर्धियों को क्यों बेहतर बनाता है।

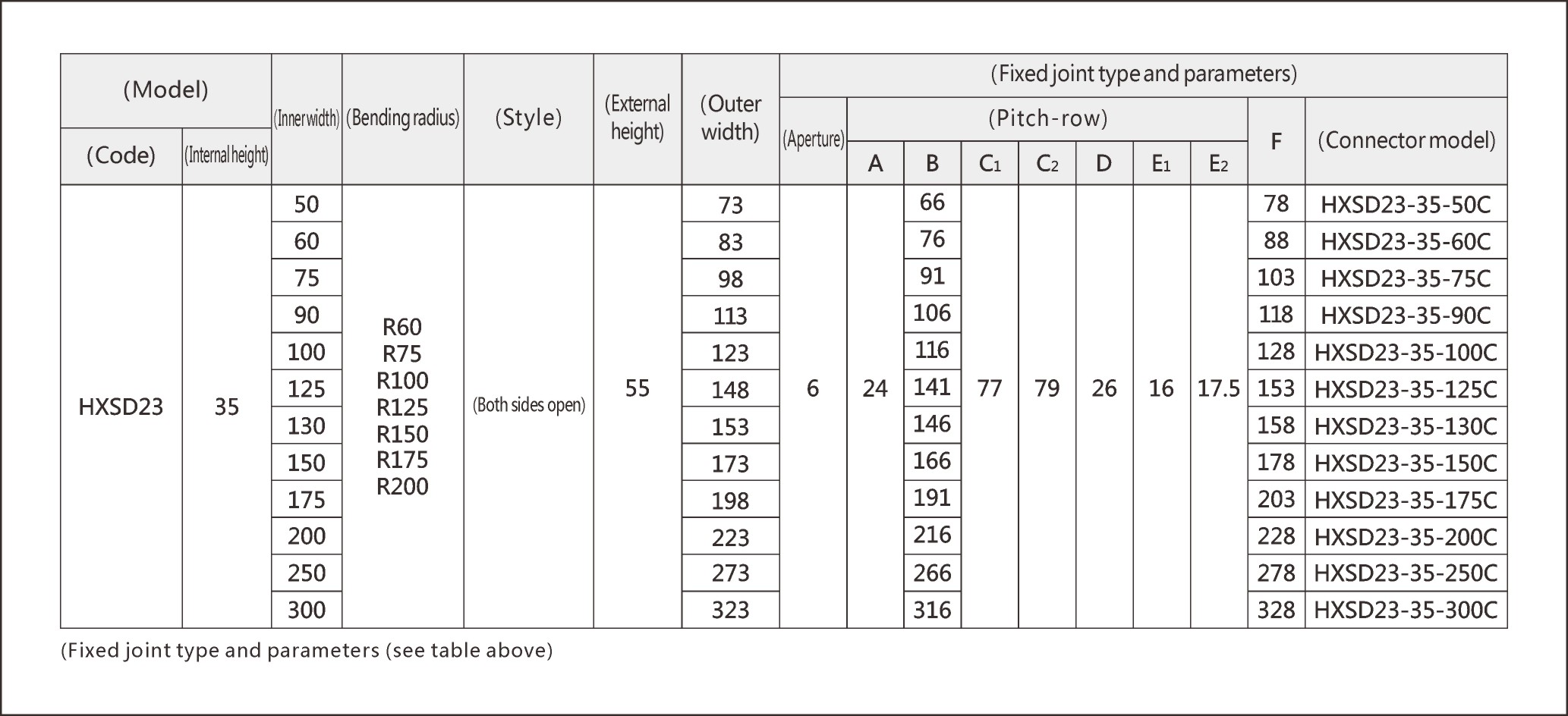

​प्रमुख विशेषताएं और तकनीकी विनिर्देश​

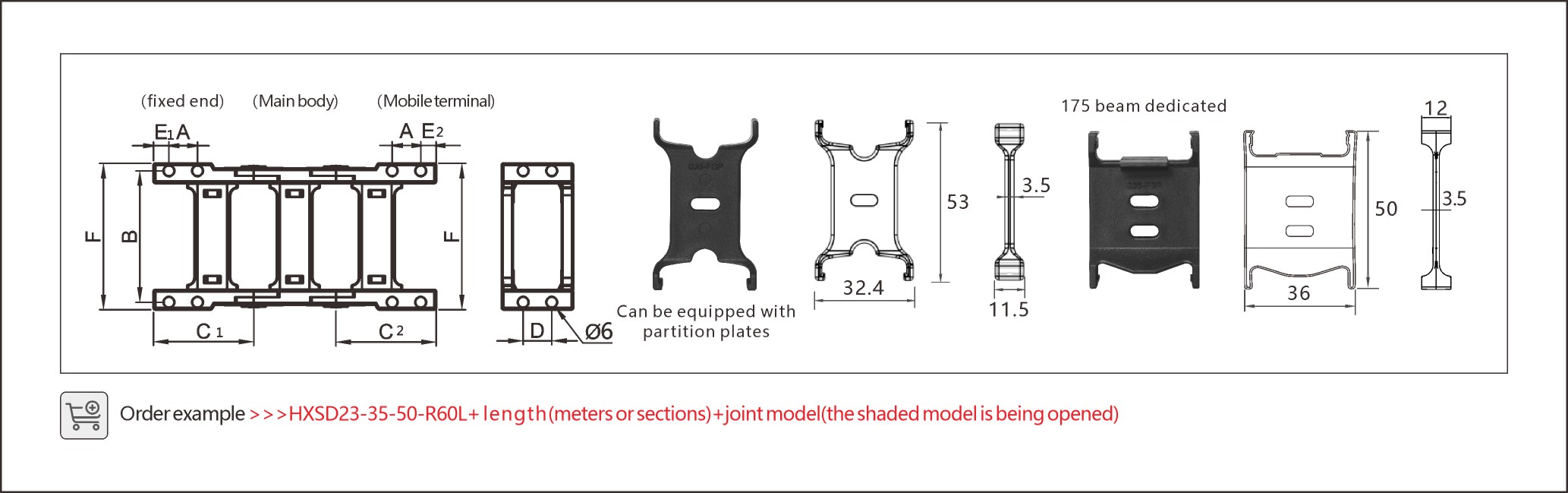

​1। प्रबलित पुल-प्रकार डिजाइन​

• ​संरचना: चरम भार के तहत स्थिरता के लिए स्टील सुदृढीकरण के साथ उच्च शक्ति वाले बहुलक।

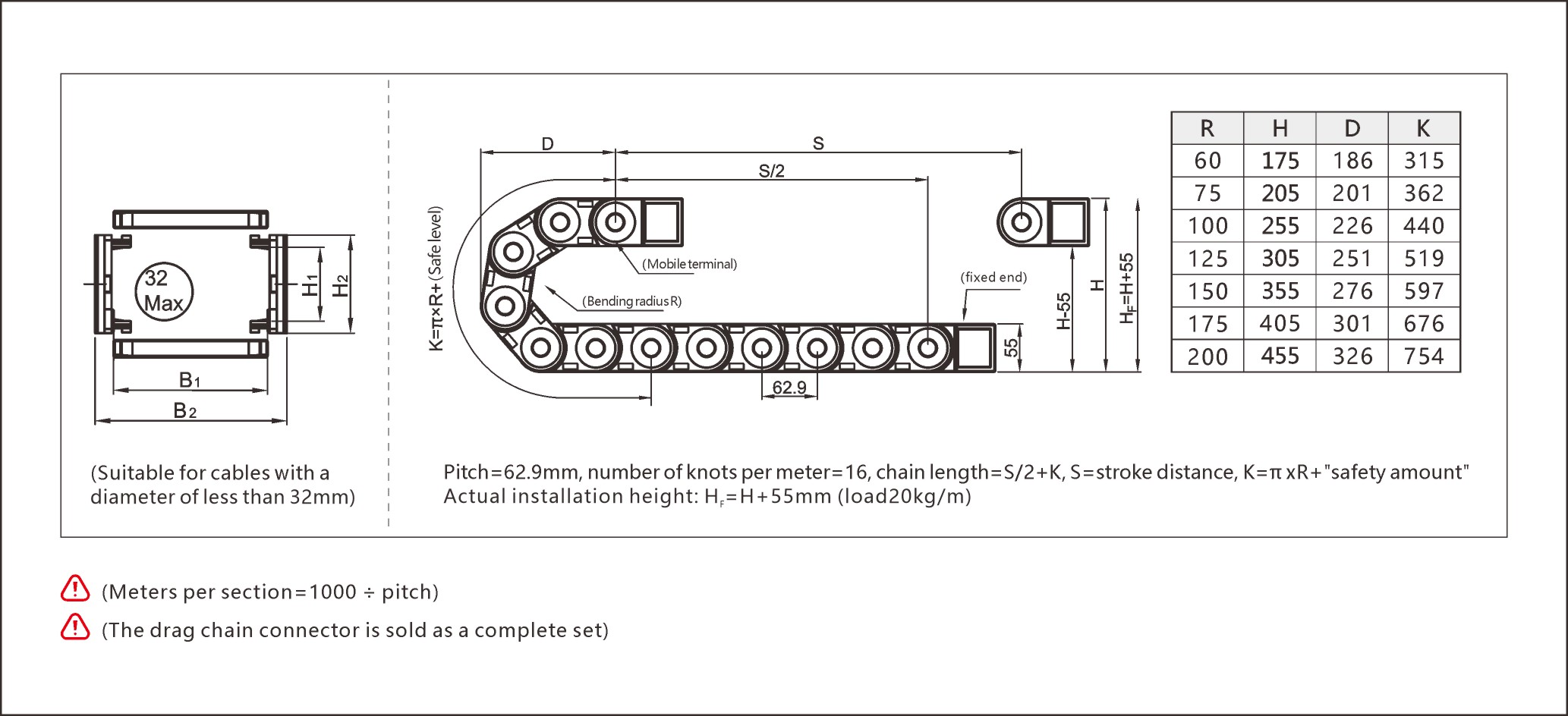

• ​पिच: 62.9 मिमी, चिकनी गति और कम घर्षण के लिए 16 समुद्री मील प्रति मीटर के साथ।
• ​सूत्र:
  • चेन -लंबाई=एस/2 + के(S = स्ट्रोक दूरी, k = π × r + सुरक्षा मार्जिन)।
  • वास्तविक स्थापना ऊंचाई:एच = एच + 55 मिमी(लोड क्षमता: 35 किग्रा/मी)।
  • केबल संगतता: व्यास में 32 मिमी तक केबलों के लिए अनुकूलित।
• ​झुकने वाला त्रिज्या: आर = 55 मिमी (निश्चित अंत), तंग मोड़ के लिए लचीलापन सुनिश्चित करना।

​2। पुल-प्रकार के केबल ट्रैक अनुप्रयोग​

​1। भारी कर्तव्य मशीनरी​

• ​सीएनसी मशीनें: तेजी से स्पिंडल आंदोलनों के दौरान केबलों को स्थिर करता है।
• ​कन्वेयर सिस्टम: निरंतर गति अनुप्रयोगों में पहनते हैं।
• ​भार क्षमता: मोटर वाहन विधानसभा या सामग्री हैंडलिंग में 35 किग्रा/मी लोड का समर्थन करता है।

​2। रोबोटिक्स और स्वचालन​

• ​सटीक स्थिरता: वेल्डिंग या पेंटिंग रोबोट में बहु-अक्ष आंदोलनों के दौरान केबल सुरक्षित करते हैं।
• ​अंतरिक्ष दक्षता: स्लिम प्रोफाइल कॉम्पैक्ट सेटअप में हस्तक्षेप को कम करता है।

​3। कस्टम सॉल्यूशन​

• ​स्केलेबल लंबाई: प्रति मीटर अनुभाग =1000 in पिच। कनेक्टर्स पूरी सेट के रूप में बेचे गए।
• ​लचीला विन्यास: अद्वितीय मशीनरी या छोटे बैचों के लिए अनुरूप डिजाइन।



​स्थापना गाइड और रखरखाव युक्तियाँ​

​चरण 1: श्रृंखला लंबाई की गणना करें​

सूत्र का उपयोग करें:

1. स्ट्रोक दूरी (ओं)÷पिच (62.9 मिमी)= वर्गों की संख्या।
2. कुल लंबाई =(एस/2) + के(गतिशील भार के लिए सुरक्षा मार्जिन जोड़ें)।
   ​उदाहरण: 3-मीटर स्ट्रोक के लिए:
   ।।

​चरण 2: स्थापना का अनुकूलन करें​

• ​ऊंचाई समायोजन: 35 किग्रा/मी लोड के लिए आंतरिक ऊंचाई में 55 मिमी जोड़ें।
• ​बेंड रेडियस: किंकिंग को रोकने के लिए निश्चित छोरों पर mm55 मिमी बनाए रखें।

​चरण 3: रखरखाव​

• ​मासिक निरीक्षण: पहनने, मिसलिग्न्मेंट, या मलबे के लिए जाँच करें।
• ​स्नेहन: हर 3 महीने में सिलिकॉन ग्रीस लागू करें।
• ​लगातार बदलें: भारी उपयोग के तहत हर 2-3 साल।



​Sonda HXSD23 क्यों चुनें?​

जबकि प्रतियोगी समान उत्पादों की पेशकश करते हैं, सोंडा के साथ नेतृत्व करता है:

• ​कम लागत: समकक्ष चश्मे के लिए 30% तक सस्ता।
• ​तेजी से वितरण: 7-10 दिनों के भीतर जहाज, यहां तक ​​कि अनुकूलित आदेशों के लिए भी।
• ​लचीला moqs: प्रोटोटाइप या छोटे बैचों के लिए आदर्श।

​
कासोंडा HXSD23 प्रबलित केबल ट्रैकऔद्योगिक स्वचालन के लिए एक पावरहाउस समाधान है। इसके साथपुल-प्रकार की डिजाइन, भारी-लोड क्षमता, और सीधी स्थापना, यह स्थायित्व और मूल्य में प्रतियोगियों को बेहतर बनाता है।

​सोंडा के साथ अपने सिस्टम को अपग्रेड करें - विश्वसनीयता के लिए इंजीनियर, सफलता के लिए कीमत।
