Sonda HXSD36 हैवी ड्यूटी ग्लाइडिंग ड्रैग चेन: उच्च-लोड अनुप्रयोगों के लिए मजबूत रैखिक रेल केबल गाइड​

कासोंडा HXSD36 भारी शुल्क ग्लाइडिंग ड्रैग चेनटिकाऊ, उच्च क्षमता वाले केबल प्रबंधन की आवश्यकता वाले औद्योगिक स्वचालन के लिए इंजीनियर है। के रूप मेंरेखीय रेल केबल गाइड, यह 40 मिमी व्यास तक केबलों का समर्थन करता है और 45 किग्रा/मी के भार का सामना करता है। रोबोटिक आर्म्स, सीएनसी मशीनों और लॉजिस्टिक्स सिस्टम के लिए आदर्श, यहलचीली केबल प्रबंधन तंत्रसटीक इंजीनियरिंग, शोर में कमी और मॉड्यूलर स्केलेबिलिटी को जोड़ती है।

​प्रमुख विशेषताएं और तकनीकी विनिर्देश​

​1। भारी-शुल्क ग्लाइडिंग डिजाइन​

• ​संरचना: चरम भार (45 किग्रा/मी) के तहत स्थिरता के लिए स्टील आवेषण के साथ प्रबलित थर्माप्लास्टिक।

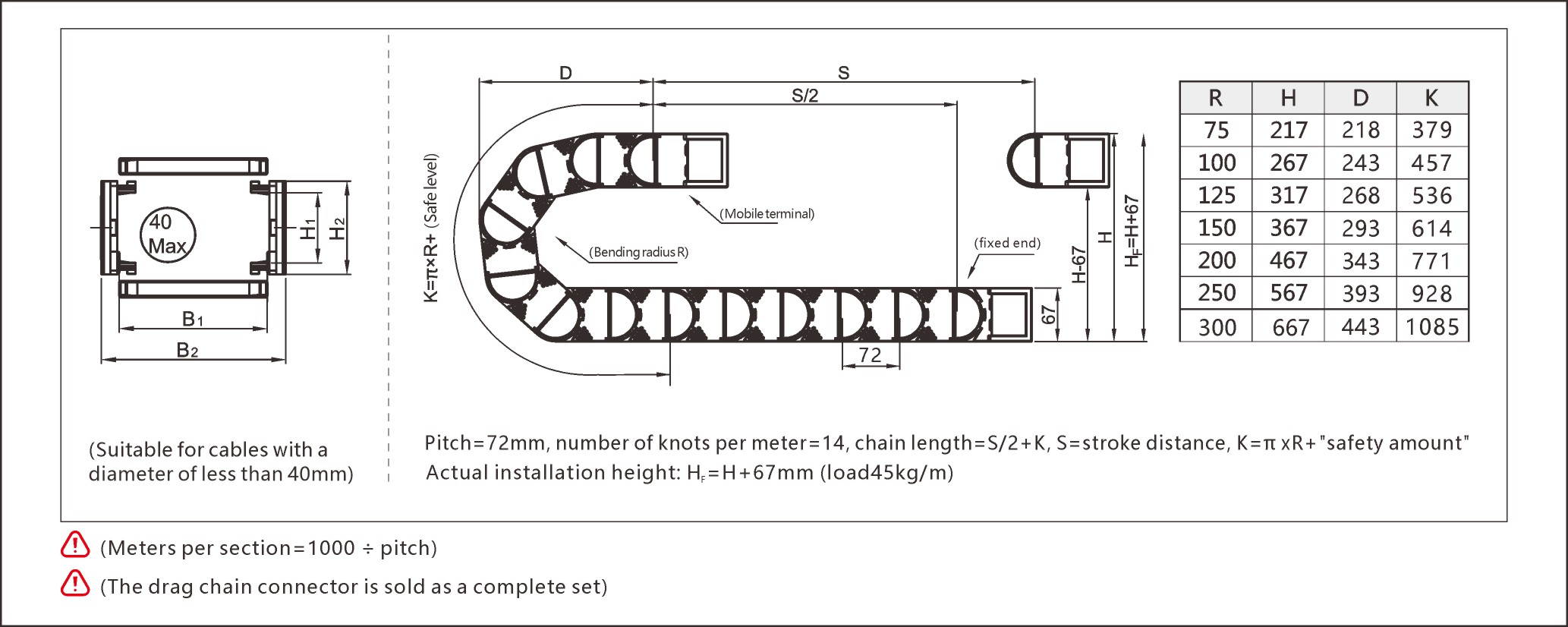

• ​पिच: 72 मिमी, चिकनी गति के लिए 14 समुद्री मील प्रति मीटर और कम घर्षण (2m/s तक) के लिए।
• ​सूत्र:
  • चेन -लंबाई=एस/2 + के(S = स्ट्रोक दूरी, k = π × r + सुरक्षा मार्जिन)।
  • वास्तविक स्थापना ऊंचाई:एच = एच + 67 मिमी(लोड क्षमता: 45 किग्रा/मी)।
  • केबल संगतता: केबलों ≤40 मिमी (पावर, डेटा, हाइड्रोलिक होसेस) के लिए अनुकूलित।
• ​विनाशकारीता: आसान मरम्मत या विस्तार के लिए विनिमेय अनुभाग (of14 अनुभाग/मीटर)।

​2। अनुप्रयोग और लाभ​

​1। औद्योगिक रोबोटिक्स और सीएनसी मशीनें​

• ​रेखीय रेल केबल गाइड: वेल्डिंग, मिलिंग, या असेंबली लाइनों में तेजी से बहु-अक्ष आंदोलनों के दौरान मोटी केबलों को सुरक्षित करता है।
• ​अंतरिक्ष दक्षता: स्लिम प्रोफाइल (ऊंचाई: 67 मिमी) कॉम्पैक्ट मशीनरी और ओवरहेड सिस्टम फिट बैठता है।
• ​गतिशील भार हैंडलिंग: ऑटोमोटिव असेंबली या सेमीकंडक्टर मैन्युफैक्चरिंग में 45 किग्रा/मी लोड का समर्थन करता है।

​2। लॉजिस्टिक्स और सामग्री हैंडलिंग​

• ​लचीली केबल प्रबंधन तंत्र: गोदामों या बंदरगाहों जैसे कठोर वातावरण में घर्षण और जंग का विरोध करता है।
• ​शोर में कमी: स्मूथ इनर डिज़ाइन ऑपरेशनल शोर (≤48DB) को कम करता है।

​3। कस्टम सॉल्यूशन​

• ​स्केलेबल लंबाई: प्रति मीटर अनुभाग =1000 of 72 .8 13.89 सेक्शन/मीटर। कनेक्टर्स अलग से बेचे।



​स्थापना गाइड और रखरखाव​

​चरण 1: ट्रैक आवश्यकताओं की गणना करें​

इष्टतम सेटअप के लिए इन सूत्रों का उपयोग करें:

1. वर्गों की जरूरत है=स्ट्रोक दूरी (ओं)÷72 मिमी (पिच)।
2. कुल लंबाई=(एस/2) + के(गतिशील भार के लिए 15% सुरक्षा मार्जिन जोड़ें)।
   ​उदाहरण: 2-मीटर स्ट्रोक के लिए:
   (2000 (72 of 27.78 सेक्शन) + K ((× 67 मिमी + सुरक्षा)।

​चरण 2: सही तरीके से स्थापित करें​

• ​ऊंचाई समायोजन: 45 किग्रा/मी लोड के लिए आंतरिक ऊंचाई में 67 मिमी जोड़ें।
• ​बेंड रेडियस: किंकिंग को रोकने के लिए निश्चित छोरों पर mm70 मिमी बनाए रखें।

​चरण 3: दीर्घायु सुनिश्चित करें​

• ​मासिक चेक: पहनने, मिसलिग्न्मेंट, या मलबे संचय के लिए निरीक्षण करें।
• ​स्नेहन: सालाना उच्च-लोड सिलिकॉन ग्रीस लागू करें।
• ​लगातार बदलें: चरम भार के तहत हर 5-7 साल।



​Sonda HXSD36 क्यों चुनें?​

​मांग वाले उद्योगों में विश्वसनीय​

• ​300+ औद्योगिक प्रतिष्ठान: ऑटोमोटिव असेंबली लाइनों, रोबोट वेयरहाउस और सीएनसी मशीनिंग केंद्रों में उपयोग किया जाता है।
• ​पेटेंट नवाचार: एक्सक्लूसिव लोड-डिस्ट्रिब्यूशन डिज़ाइन और मॉड्यूलर कनेक्टिविटी।
• ​बहुमुखी उपयोग के मामले:
  • ​हवाईता: कारखानों या बंदरगाहों में ओवरहेड केबल रूटिंग।
  • ​चिकित्सा उपस्कर: नैदानिक ​​उपकरणों और प्रयोगशाला स्वचालन के लिए कॉम्पैक्ट समाधान।

​
कासोंडा HXSD36 भारी शुल्क ग्लाइडिंग ड्रैग चेनऔद्योगिक स्वचालन के लिए एक पावरहाउस समाधान है। इसके साथरेखीय रेल केबल गाइडडिजाइन,लचीली केबल प्रबंधन तंत्रकार्यक्षमता, और 45 किग्रा/मी लोड क्षमता, यह स्थायित्व और मूल्य में प्रतियोगियों को बेहतर बनाता है।

​सोंडा के साथ अपने सिस्टम को अपग्रेड करें- शक्ति, सटीकता और निर्बाध गति के लिए इंजीनियर।
