आंतरिक ऊंचाई 80 मिमी प्रबलित पुल प्रकार केबल ड्रैग चेन डबल-साइड ओपनिंग / ई-चेन रिप्लेसमेंट / आईजीयूएस रिप्लेसमेंट केबल कैरियर
Sonda HXSD31 प्रबलित ओपन योग्य केबल श्रृंखला: बहुमुखी पूरी तरह से संलग्न और भारी भार के लिए अर्ध-संलग्न समाधान
कासोंडा HXSD31 प्रबलित ओपन योग्य केबल चेनलचीलेपन और स्थायित्व की आवश्यकता वाले औद्योगिक स्वचालन के लिए इंजीनियर है। विशेषपूरी तरह से संलग्नऔरअर्ध-संलग्न केबल श्रृंखलाकॉन्फ़िगरेशन, यह प्रणाली 75 मिमी व्यास तक केबलों का समर्थन करती है और 80 किग्रा/मी के भार को झेलती है। सीएनसी मशीनों, रोबोटिक्स और हेवी-ड्यूटी कन्वेयर के लिए आदर्श, यह लागत प्रभावी अनुकूलन के साथ बीहड़ इंजीनियरिंग को जोड़ती है।
प्रमुख विशेषताएं और तकनीकी विनिर्देश
1। अधिकतम भार क्षमता के लिए प्रबलित डिजाइन
- संरचना: चरम भार के तहत स्थिरता के लिए स्टील सुदृढीकरण के साथ उच्च शक्ति वाले बहुलक।

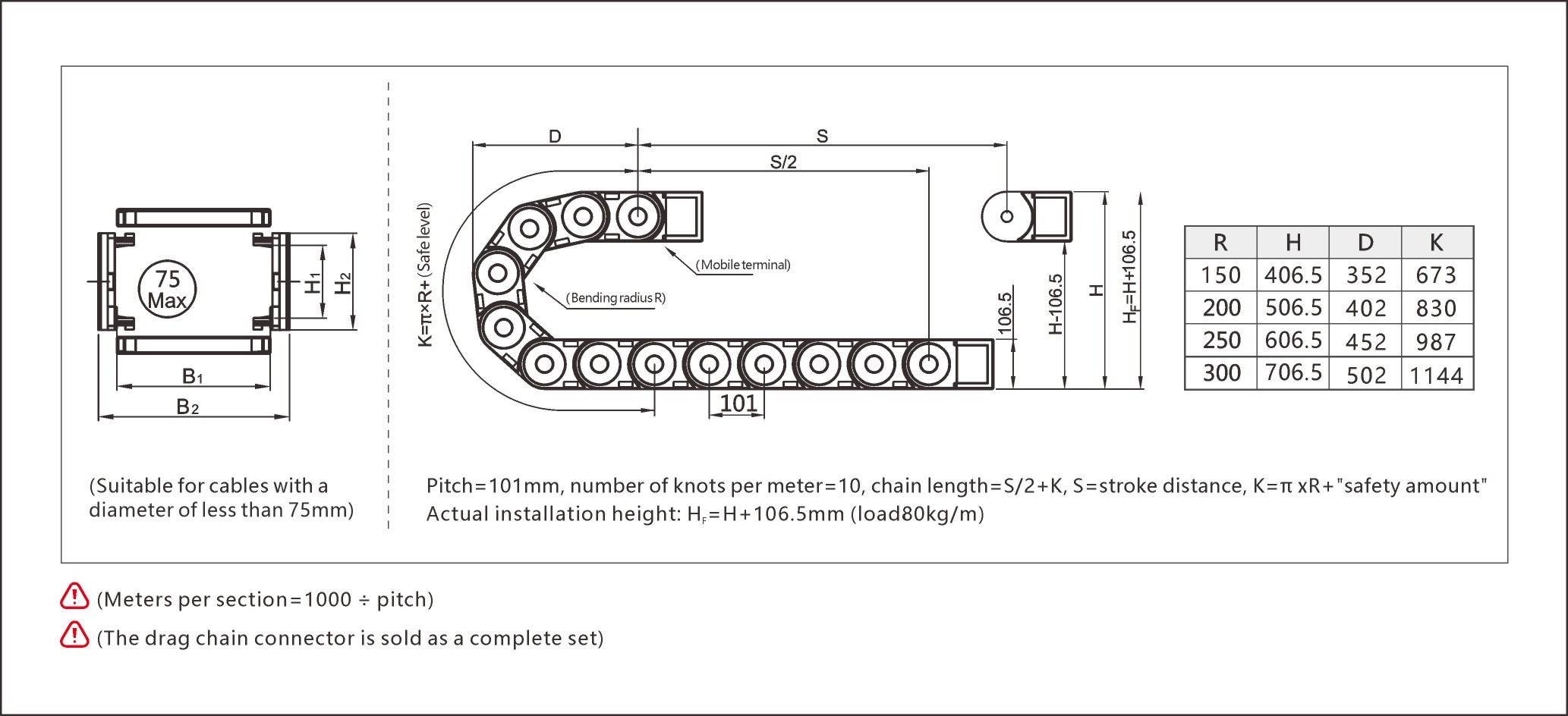

- पिच: 101 मिमी, चिकनी गति और कम घर्षण के लिए प्रति मीटर 10 समुद्री मील के साथ।
- सूत्र:
- चेन -लंबाई=एस/2 + के(S = स्ट्रोक दूरी, k = π × r + सुरक्षा मार्जिन)।
- वास्तविक स्थापना ऊंचाई:एच = एच + 106.5 मिमी(लोड क्षमता: 80 किग्रा/मी)।
- केबल संगतता: व्यास में 75 मिमी तक केबलों के लिए अनुकूलित।
- झुकने वाला त्रिज्या: आर = 85 मिमी (फिक्स्ड एंड), तंग मोड़ के लिए लचीलापन सुनिश्चित करना।
2। पूरी तरह से संलग्न और अर्ध-संलग्न केबल श्रृंखला अनुप्रयोग
1। भारी कर्तव्य मशीनरी
- सीएनसी मशीनें: तेजी से स्पिंडल आंदोलनों के दौरान केबलों को स्थिर करता है।
- कन्वेयर सिस्टम: निरंतर गति अनुप्रयोगों (जैसे, ऑटोमोटिव असेंबली) में रेसिस्ट्स पहनते हैं।
- भार क्षमता: धातु या सामग्री हैंडलिंग में 80kg/m लोड का समर्थन करता है।
2। रोबोटिक्स और स्वचालन
- रोबोटिक आर्म केबल चैनल: बहु-अक्ष आंदोलनों के दौरान उच्च-व्यास के केबलों को सुरक्षित करता है।
- शोर में कमी: कम घर्षण सामग्री क्लीनरूम वातावरण में परिचालन शोर को कम करती है।
3। कस्टम सॉल्यूशन
- स्केलेबल लंबाई: प्रति मीटर अनुभाग =1000 in पिच। कनेक्टर्स पूरी सेट के रूप में बेचे गए।
- लचीला विन्यास: के बीच चयन करेंपूरी तरह से संलग्न,अर्ध-संलग्न, याखुला हुआअद्वितीय मशीनरी या छोटे बैचों के लिए डिजाइन।
स्थापना गाइड और रखरखाव युक्तियाँ
चरण 1: श्रृंखला लंबाई की गणना करें
सूत्र का उपयोग करें:
- स्ट्रोक दूरी (ओं)÷पिच (101 मिमी)= वर्गों की संख्या।
- कुल लंबाई =(एस/2) + के(गतिशील भार के लिए सुरक्षा मार्जिन जोड़ें)।
उदाहरण: 4-मीटर स्ट्रोक के लिए:
।।
चरण 2: स्थापना का अनुकूलन करें
- ऊंचाई समायोजन: 80 किग्रा/मी लोड के लिए आंतरिक ऊंचाई में 106.5 मिमी जोड़ें।
- बेंड रेडियस: किंकिंग को रोकने के लिए निश्चित छोरों पर mm85 मिमी बनाए रखें।
चरण 3: रखरखाव
- मासिक निरीक्षण: पहनने, मिसलिग्न्मेंट, या मलबे के लिए जाँच करें।
- स्नेहन: हर 3 महीने में सिलिकॉन ग्रीस लागू करें।
- लगातार बदलें: भारी उपयोग के तहत हर 2-3 साल।
Sonda HXSD31 क्यों चुनें?
जबकि प्रतियोगी समान उत्पादों की पेशकश करते हैं, सोंडा के साथ नेतृत्व करता है:
- कम लागत: समकक्ष चश्मे के लिए 30% तक सस्ता।
- तेजी से वितरण: 7-10 दिनों के भीतर जहाज, यहां तक कि अनुकूलित आदेशों के लिए भी।
- लचीला moqs: प्रोटोटाइप या छोटे बैचों के लिए आदर्श।
कासोंडा HXSD31 प्रबलित ओपन योग्य केबल चेनऔद्योगिक स्वचालन के लिए एक पावरहाउस समाधान है। इसके साथपूरी तरह से संलग्न,अर्ध-संलग्न, औरखुले डिजाइन, यह बेजोड़ स्थायित्व, लचीलापन और मूल्य प्रदान करता है।
सोंडा के साथ अपने सिस्टम को अपग्रेड करें - विश्वसनीयता के लिए इंजीनियर, सफलता के लिए कीमत।
