Altura interna 35mm Ponte leve Tipo de cabo Cadeia de arrasto Internalmente e externamente Openável / Chainidade E E-Chain Substituição / IGUS Substituição portador de cabo
HXSDHE2
Descubra a cadeia de arrasto linear HXSDHE2 da Sonda: design rotativo da cadeia de arrasto com suporte a cabo de 32 mm, capacidade de carga de 8 kg/m e roteamento de cabeçote de impressão para impressoras com vários eixos. Soluções de automação de precisão para aplicações industriais e de embalagem.
Quantidade
Sonda HXSDHE2 Cadeia de arrasto linear: Cadeia de arrasto rotativo e sistema de roteamento de cabeçote de impressão para impressoras de vários eixos
OSonda HXSDHE2 Cadeia de arrasto linearÉ projetado para automação de alta precisão em máquinas de impressão industrial, robótica e embalagem. Como umCorrente de arrasto rotativoSistema, ele suporta impressoras de ligação com vários eixos comRoteamento de cabeçote de impressãoRecursos, garantindo gerenciamento estável de cabos para cabos de até 32 mm de diâmetro e cargas de 8 kg/m. Ideal para ambientes exigentes, como prensas de impressão digital e linhas de montagem automatizadas, esse sistema combina durabilidade, flexibilidade e escalabilidade modular.

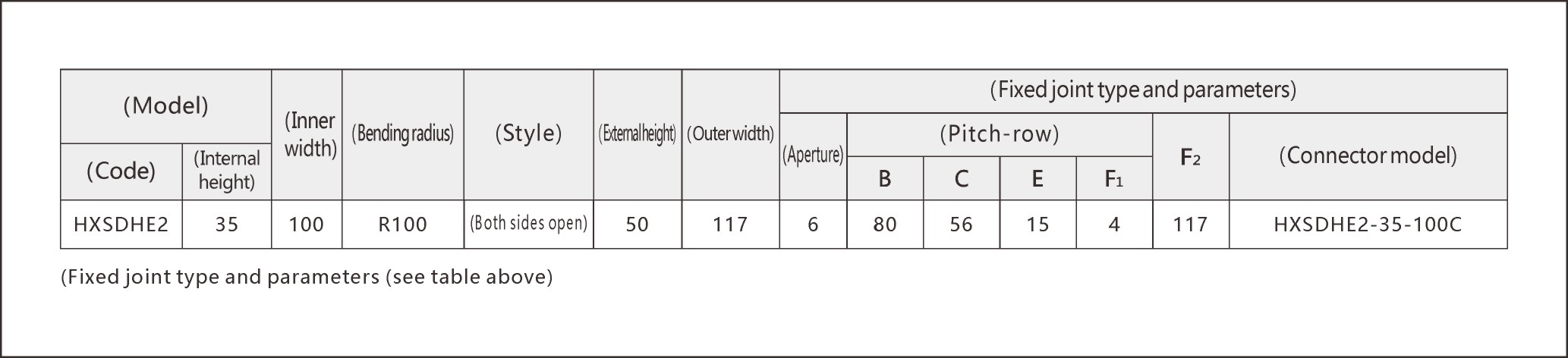

Principais recursos e especificações técnicas
1. Design rotativo e linear de uso duplo
- Estrutura: Termoplástico reforçado com inserções de aço para estabilidade durante movimento rotativo rápido e linear.

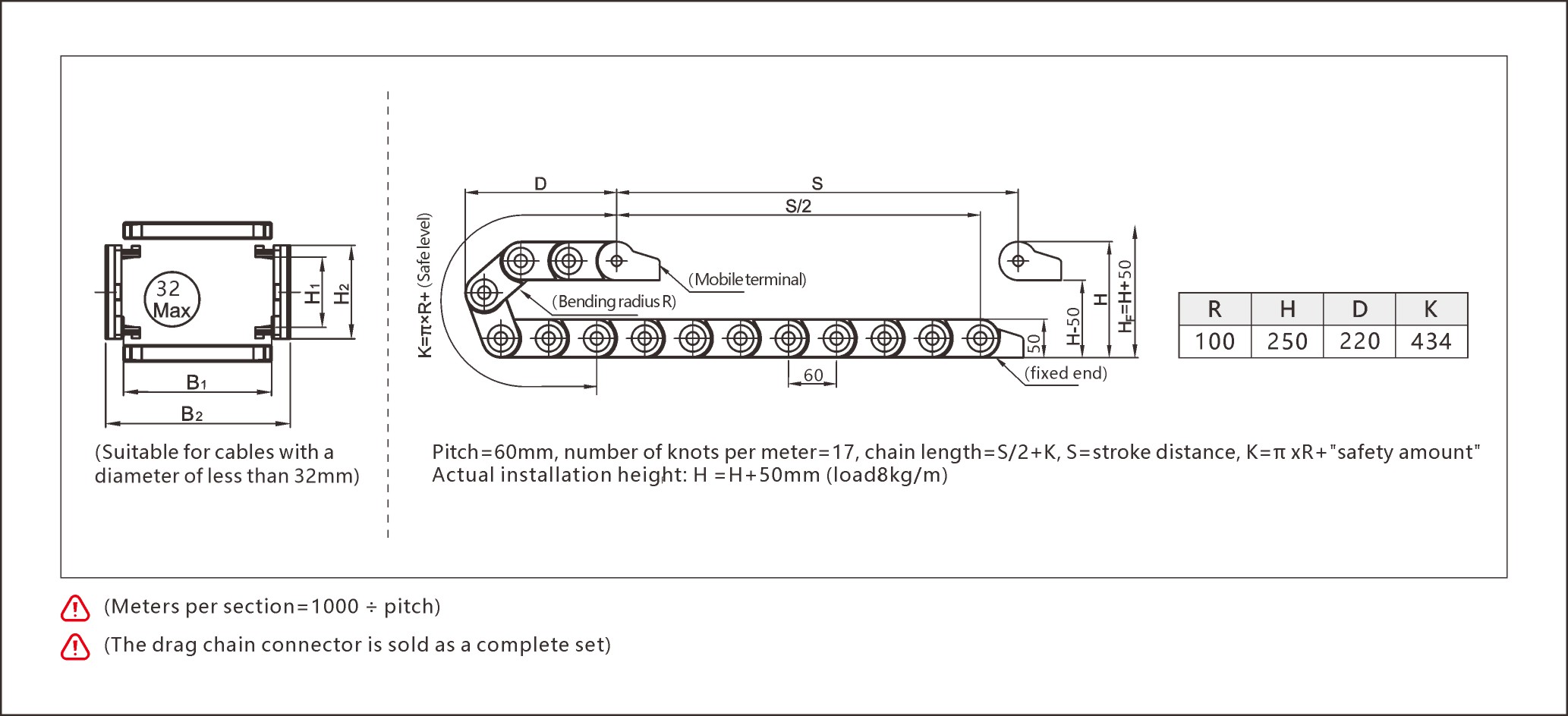

- Arremesso: 60 mm, com 17 nós por metro para operação suave e atrito reduzido (até 2m/s).
- Fórmula:
- Comprimento da corrente=S/2 + k(S = Distância do AVC, K = π × R + Margem de segurança).
- Altura real de instalação:H = h + 50mm(Capacidade de carga: 8kg/m).
- Compatibilidade de cabos: Otimizado para cabos ≤32 mm (potência, dados, mangueiras de tinta).
- Modularidade: Seções intercambiáveis para reparos rápidos ou expansões do sistema.
2. Aplicações e benefícios
1. Roteamento de cabeçote de impressão com vários eixos
- Estabilidade de precisão: Mantém a integridade do cabo durante os movimentos de impressão em alta velocidade e vários eixos em impressoras flexográficas ou digitais.
- Eficiência espacial: Perfil fino (altura: 50mm) se encaixa em quadros de impressoras compactos e braços robóticos.
- Manuseio de carga dinâmica: Suporta cargas de 8 kg/m em máquinas de embalagem pesadas.
2. Automação industrial
- Aplicações rotativas de corrente de arrasto: Ideal para paletizadores robóticos, máquinas CNC e sistemas de transportadores que requerem rotação contínua.
- Redução de ruído: O design interno suave minimiza o ruído operacional (≤45dB).
3. Soluções personalizadas
- Comprimentos escaláveis: Seções por medidor =1000 ÷ 60 ≈ 16,67 seções/medidores. Conectores vendidos separadamente.
Guia de instalação e manutenção
Etapa 1: Calcule os requisitos de rastreamento
Use estas fórmulas para configuração ideal:
- Seções necessárias=Distância (s) de AVC (s)÷60mm (pitch).
- Comprimento total=(S/2) + k(Adicione 15% de margem de segurança para cargas dinâmicas).
Exemplo: Para um golpe de 2 metros:
(2000 ÷ 60 ≈ 33 seções) + k (π × 50mm + segurança).
Etapa 2: Instale corretamente
- Ajuste da altura: Adicione 50 mm à altura interna para cargas de 8 kg/m.
- Raio de dobra: Mantenha ≥60 mm em extremidades fixas para evitar o fio.
Etapa 3: Garanta a longevidade
- Cheques mensais: Inspecione o desgaste, o desalinhamento ou o acúmulo de detritos.
- Lubrificação: Aplique graxa de silicone anualmente (aplicativos de alta carga requerem manutenção semestral).
- Substitua proativamente: A cada 5 a 7 anos sob cargas extremas.
Aprimore sua precisão e flexibilidade de impressão 3D com nosso avançadoSistema de roteamento de cabeçote de impressão para impressoras de ligação com vários eixos. Projetado para caminhos de movimento complexos, esse sistema garante roteamento suave e preciso de cabos e mangueiras, impedindo emaranhamento e desgaste durante operações de alta velocidade. Compatível com impressoras robóticas, delta e cicatrizes, é a escolha ideal para ambientes de impressão de vários eixos de nível industrial. Aumente a confiabilidade, reduza a manutenção e obtenha impressões mais limpas com o roteamento de cabo inteligente projetado para movimento multidimensional.
Por que escolher Sonda HXSDHE2?
| Recurso | Sonda HXSDHE2 | Cadeias de arrasto padrão |
|---|---|---|
| Capacidade de carga | 8kg/m (reforçado de serviço pesado) | 5–6kg/m |
| Material | Nylon + aço cheio de vidro | Polímeros padrão |
| Líder de tempo | 5-9 dias (pedidos personalizados) | 10-14 dias |
| Eficiência de custos | Até 25% mais barato | Preços premium |
Confie em indústrias de precisão
- Mais de 300 instalações industriais: Usado em prensas de impressão digital, sistemas de embalagem robótica e linhas de montagem automotiva.
- Inovações patenteadas: Estabilização exclusiva de movimento rotativo e projetos de conectividade modular.
- Casos de uso versáteis:
- Impressoras de vários eixos: Roteamento estável do cabeçote de impressão para impressão de têxteis e papel de alta resolução.
- Robótica: Gerenciamento suave de cabos em braços de soldagem ou manipuladores de materiais.
Veredicto final
OSonda HXSDHE2 Cadeia de arrasto linearÉ uma solução poderosa para automação industrial. Com seuCorrente de arrasto rotativoDesign,Sistema de roteamento de cabeçote de impressãoE capacidade de carga de 8 kg/m robusta, ele supera os concorrentes em precisão e durabilidade.
Atualize seus sistemas com a Sonda-engenheiro para poder, flexibilidade e desempenho de vários exis.
