SONDA HXSD35A Tipo de ponte pesada Tipo de cabo Chain: canal de cabo robusto de montagem rápida para aplicações industriais​

OSonda HXSD35A Tipo de ponte pesada Chain Tipo de caboÉ projetado para automação industrial que requer gerenciamento de cabos duráveis ​​e modulares. Como umTransportadora de cabo do tipo ponte pesada, Ele suporta cabos de até 38 mm de diâmetro e suporta cargas de 20kg/m. Ideal para robótica, máquinas CNC e instalações do tipo ponte, esteCanal a cabo de montagem rápidaCombina implantação rápida, redução de ruído e alta capacidade de carga.

​Principais recursos e especificações técnicas​

​1. Design de ponte pesado​

• ​Estrutura: Termoplástico reforçado com inserções de aço para estabilidade abaixo de 20 kg/m de cargas.

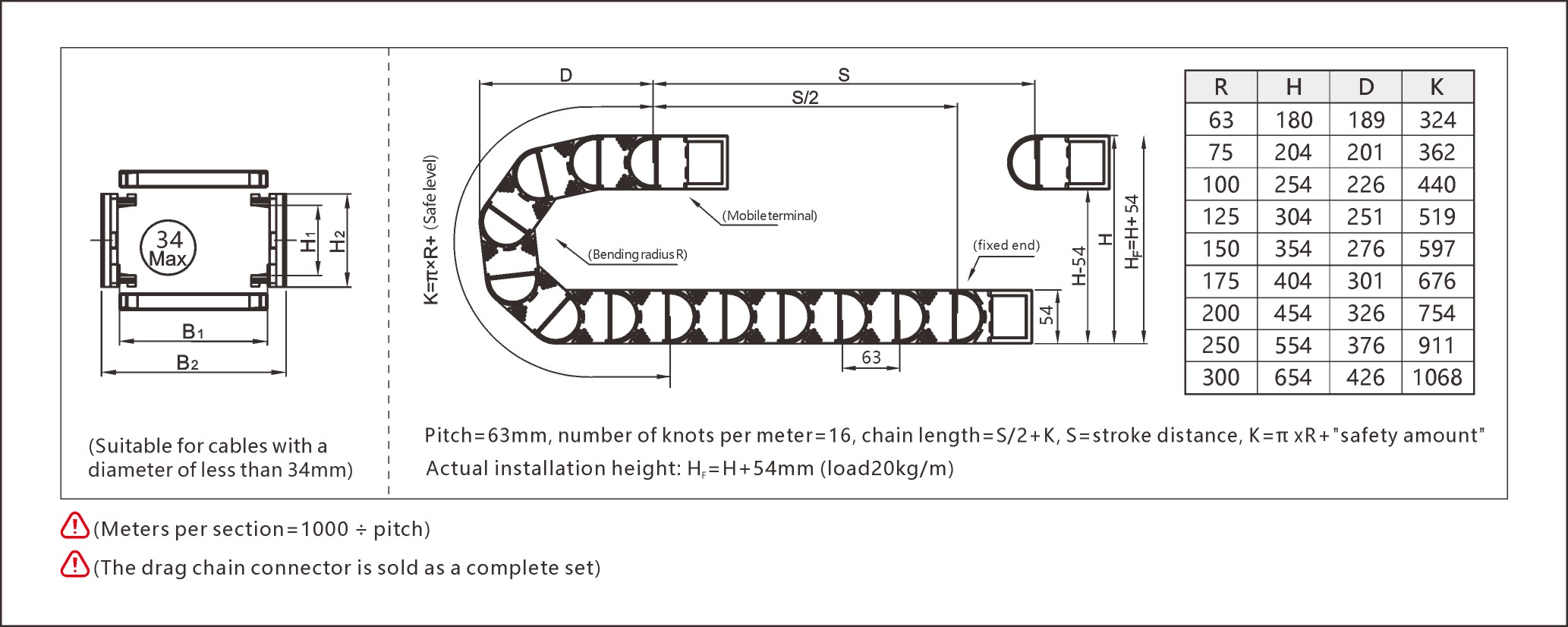

• ​Arremesso: 63 mm, com 16 nós por metro para movimento suave e atrito reduzido (até 1,5m/s).
• ​Fórmula:
  • Comprimento da corrente=S/2 + k(S = Distância do AVC, K = π × R + Margem de segurança).
  • Altura real de instalação:H = h + 54mm(Capacidade de carga: 20kg/m).

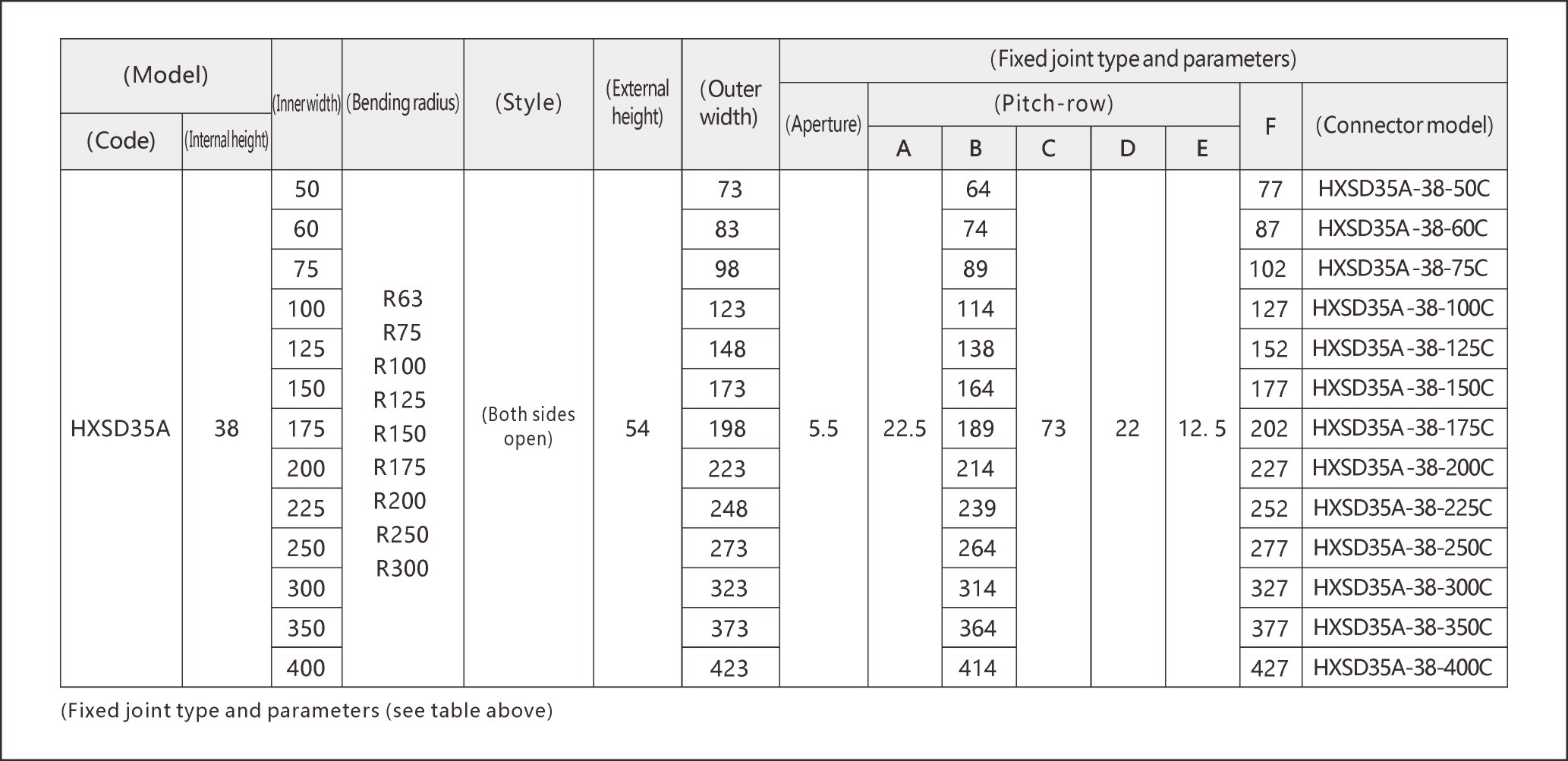

  • Compatibilidade de cabos: Otimizado para cabos ≤38 mm (potência, dados, mangueiras hidráulicas).
• ​Modularidade: Seções intercambiáveis ​​(≈16 seções/medidores) para facilitar reparos ou expansões.

​2. Aplicações e benefícios​

​1. Robótica industrial e sistemas CNC​

• ​Estabilidade do tipo ponte: Protege os cabos grossos durante os movimentos de vários eixos nas linhas de soldagem, moagem ou montagem.
• ​Vantagem de montagem rápida: As seções pré-montadas reduzem o tempo de instalação em 50%.
• ​Eficiência espacial: Perfil Slim (Altura: 54mm) Se encaixa em máquinas compactas e sistemas aéreos.

​2. Logística e manuseio de materiais pesados​

• ​Redução de ruído: O design interno suave minimiza o ruído operacional (≤45dB).
• ​Manuseio de carga dinâmica: Suporta cargas de 20kg/m na montagem automotiva ou fabricação de semicondutores.

​3. Soluções personalizadas​

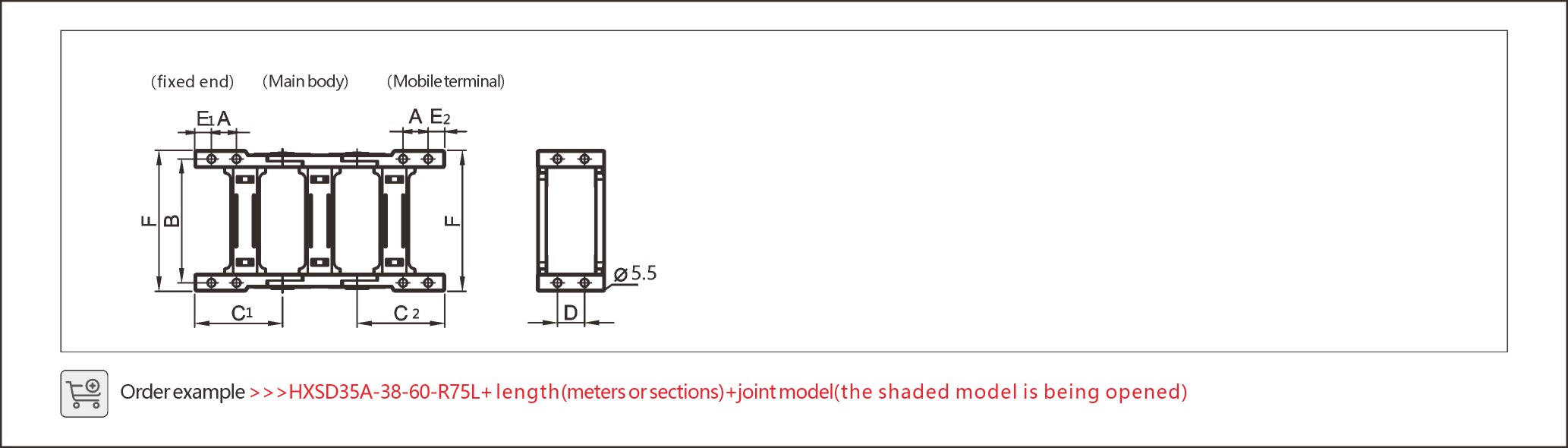

• ​Comprimentos escaláveis: Seções por medidor =1000 ÷ 63 ≈ 15,87 seções/medidores. Conectores vendidos separadamente.



​Guia de instalação e manutenção​

​Etapa 1: Calcule os requisitos de rastreamento​

Use estas fórmulas para configuração ideal:

1. Seções necessárias=Distância (s) de AVC (s)÷63 mm (pitch).
2. Comprimento total=(S/2) + k(Adicione 15% de margem de segurança para cargas dinâmicas).
   ​Exemplo: Para um golpe de 2 metros:
   (2000 ÷ 63 ≈ 31,75 seções) + k (π × 54mm + segurança).

​Etapa 2: Instale corretamente​

• ​Ajuste da altura: Adicione 54 mm à altura interna para cargas de 20kg/m.
• ​Raio de dobra: Mantenha ≥65 mm em extremidades fixas para evitar pincel.

​Etapa 3: Garanta a longevidade​

• ​Cheques mensais: Inspecione o desgaste, o desalinhamento ou o acúmulo de detritos.
• ​Lubrificação: Aplique graxa de silicone anualmente (termoplástico resiste ao atrito).
• ​Substitua proativamente: A cada 5 a 7 anos sob cargas extremas.



​Por que escolher Sonda HXSD35A?​

​Confiável em indústrias exigentes​

• ​Mais de 300 instalações industriais: Usado em linhas de montagem automotiva, armazéns robóticos e centros de usinagem CNC.
• ​Inovações patenteadas: Design de ponte modular exclusivo e tecnologia de montagem rápida.
• ​Casos de uso versáteis:
  • ​Sistemas marinhos: Roteamento submarino de cabo em plataformas offshore.
  • ​Manuseio de material: Sistemas de transportadores pesados ​​em portos e aeroportos.

​Veredicto final​
OSonda HXSD35A Tipo de ponte pesada Chain Tipo de caboÉ uma solução poderosa para automação industrial. Com seuCanal a cabo de montagem rápidaDesign,​A funcionalidade máxima de transportador de cabo de serviço pesado de 38 mm e capacidade de carga de 20kg/m supera os concorrentes em durabilidade e valor.

​Atualize seus sistemas com a Sonda - engenheiro para poder, precisão e movimento contínuo.
