Altura interna de 45 mm 45 mm Tipo totalmente fechado Tipo de cabo Chain Chain de abertura dupla / encaminhamento ELATING CABELA TRANSPORTADOR DE CABO DE SUBSTILIÇÃO DO IGUS / IGUS portador
Sonda HXSD26 Cabo de transportador reforçado: cadeias de arrasto de nylon duráveis para aplicações industriais de alta carga
OSonda HXSD26 Cabo de transportadora reforçadaCombina construção de nylon leve com reforço acidentado, ideal para automação industrial para serviços pesados. Apresentando umGuia de cabo flexívelProjetar e suporte para cabos de até 40 mm, esteCadeia de arrasto de cabo de nylonO sistema garante transmissão de energia confiável em correias transportadoras, robótica e máquinas CNC. Abaixo, dividimos suas especificações técnicas, aplicativos e por que ele supera os concorrentes como o IGUS.

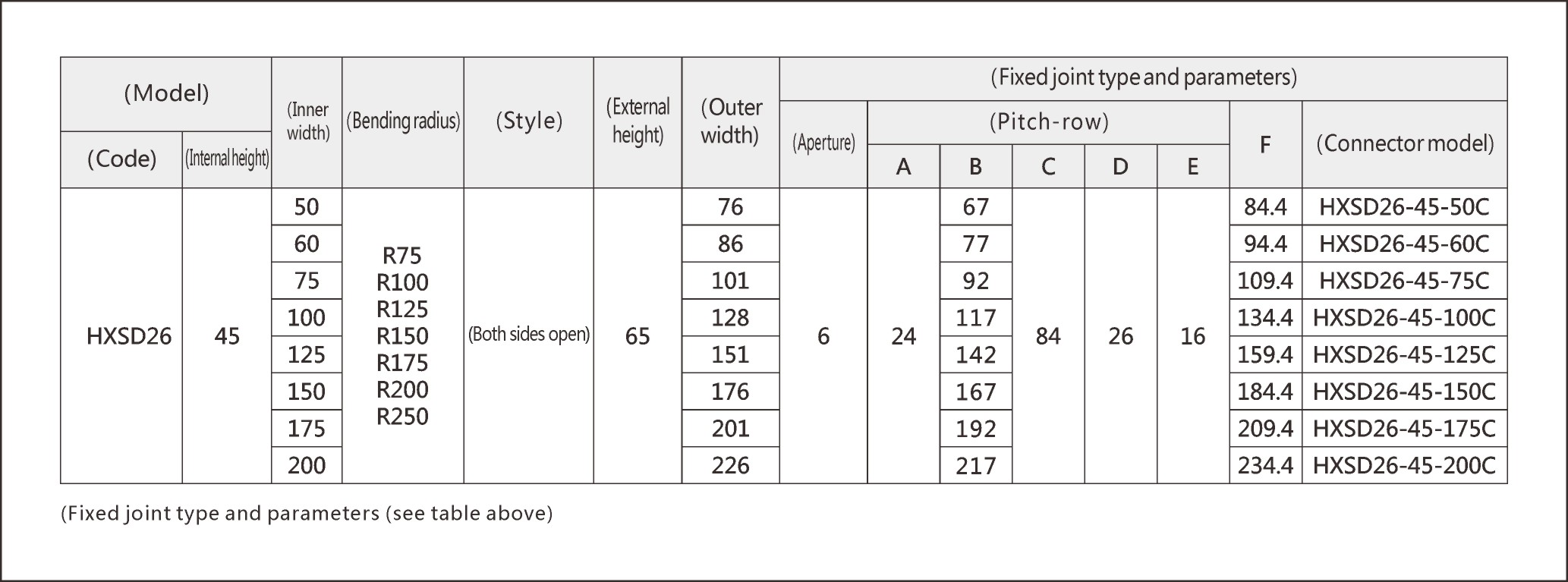

Principais recursos e especificações técnicas
1. Design de nylon reforçado para capacidade de carga máxima
- Material: Nylon de alta resistência com inserções de aço reforçado para resistência ao impacto.

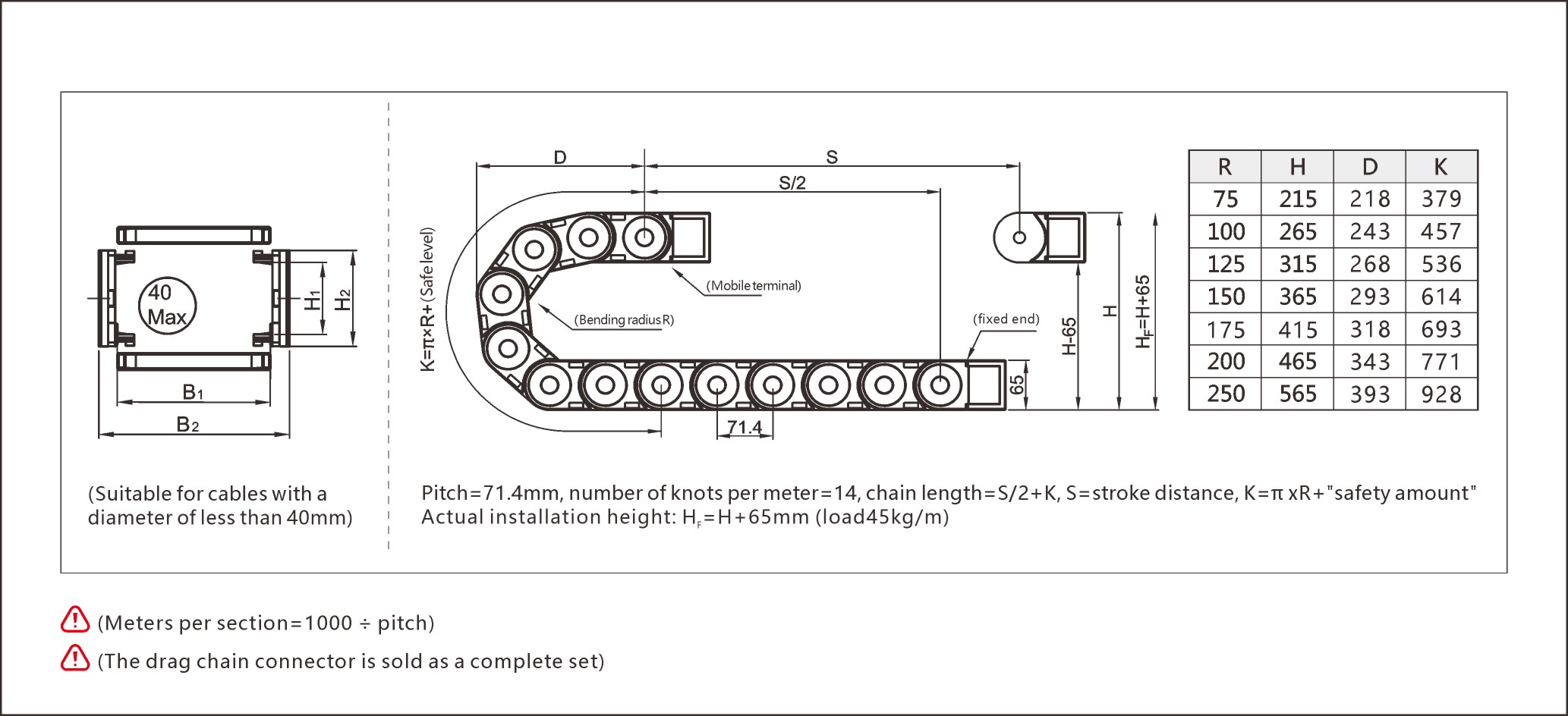

- Arremesso: 71,4 mm, com 14 nós por metro para operação suave e atrito reduzido.
- Fórmula:
- Comprimento da corrente=S/2 + k(S = Distância do AVC, K = π × R + Margem de segurança).
- Altura real de instalação:H = h + 65mm(Capacidade de carga: 45kg/m).
- Compatibilidade de cabos: Otimizado para cabos com diâmetros de até 40 mm.
- Raio de flexão: R = 60mm (extremidade fixa), garantindo flexibilidade para voltas apertadas.
2. Aplicações de guia de cabo flexíveis
1. Sistemas de transportadores pesados
- Linhas de produção automatizadas: Estabiliza os cabos de alto peso durante o movimento contínuo.
- Capacidade de carga: Suporta cargas de 45 kg/m em indústrias como montagem automotiva ou máquinas pesadas.
- Eficiência espacial: Perfil de nylon fino minimiza o uso de espaço em configurações de alta densidade.
2. Robótica e máquinas CNC
- Guia de cabo flexível: O movimento suave do cabo reduz o desgaste e o atrito.
- Redução de ruído: O material de nylon de baixo fricção minimiza o ruído operacional.
3. Soluções personalizadas

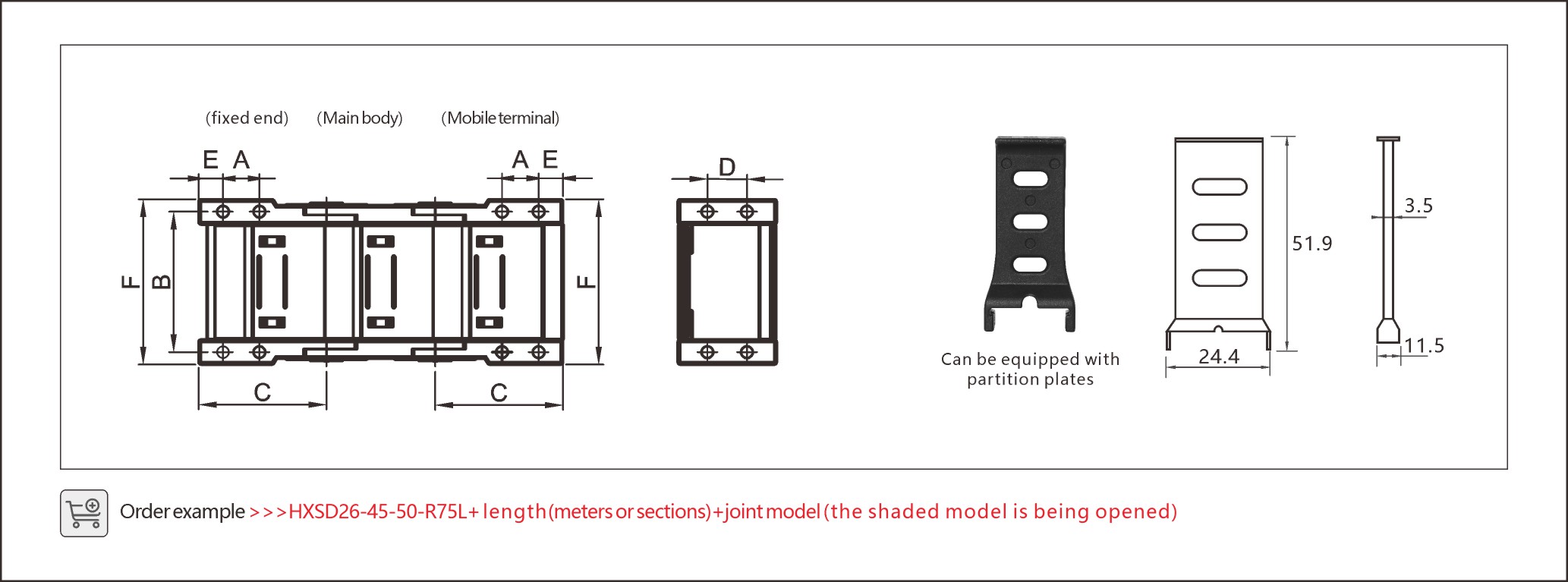

- Comprimentos escaláveis: Seções por medidor =1000 ÷ Pitch. Conectores vendidos como conjuntos completos.
- Configurações flexíveis: Adapte as correntes a máquinas únicas ou pequenos lotes.
Guia de instalação e dicas de manutenção
Etapa 1: Calcule o comprimento da corrente
Use a fórmula:
- Distância (s) de AVC (s)÷pitch (71,4mm)= Número de seções.
- Comprimento total =(S/2) + k(Adicione a margem de segurança para cargas dinâmicas).
Exemplo: Para um golpe de 3 metros:
(3000 ÷ 71,4 ≈ 42,0 seções) + k (π × 60mm + segurança).
Etapa 2: otimizar a instalação
- Ajuste da altura: Adicione 65 mm à altura interna para cargas de 45 kg/m.
- Raio de dobra: Mantenha ≥60 mm em extremidades fixas para evitar o fio.
Etapa 3: Manutenção
- Inspeções mensais: Verifique se há desgaste, desalinhamento ou detritos.
- Lubrificação: Aplique graxa de silicone a cada 3 meses.
- Substitua proativamente: A cada 2 a 3 anos sob uso pesado.
Por que escolher Sonda HXSD26?
Enquanto concorrentes como o IGUs oferecem produtos semelhantes, a Sonda lidera com:
- Custos mais baixos: Até 30% mais barato para especificações equivalentes.
- Entrega mais rápida: Envie dentro de 7 a 10 dias, mesmo para pedidos personalizados.
- MOQs flexíveis: Ideal para protótipos ou pequenos lotes.
OSonda HXSD26 Cabo de transportadora reforçadaÉ uma solução poderosa para automação industrial. Com seuCadeia de arrasto de cabo de nylonProjeto, capacidade de carga pesada e instalação direta, ele supera os concorrentes em durabilidade e valor.
Atualize seus sistemas com a Sonda - engenheiro para confiabilidade, com preços para o sucesso.
