Внутренняя высота 18-мм малый пресс-релиз
Sonda HXSD14 IGUS Cable Carrier: точные двухосные цепи сопротивления для автоматизации с высокой устойчивой режиссером
Спроектировано для требования промышленной автоматизации,Sonda HXSD14 IGUS Cable CarrierСочетает долговечность, гибкость и точность. ЭтоДвух осевой кабельной носительСистема оптимизирована для многослойных конфигураций цепочки сопротивления, поддерживающих кабели диаметром до 16 мм. С настраиваемым шагом (30,8 мм), модульными узлами на метр (33) и масштабируемой длиной цепи, он идеально подходит для робототехники, машин с ЧПУ и системами обработки материалов, требующих беспрепятственного управления движением.

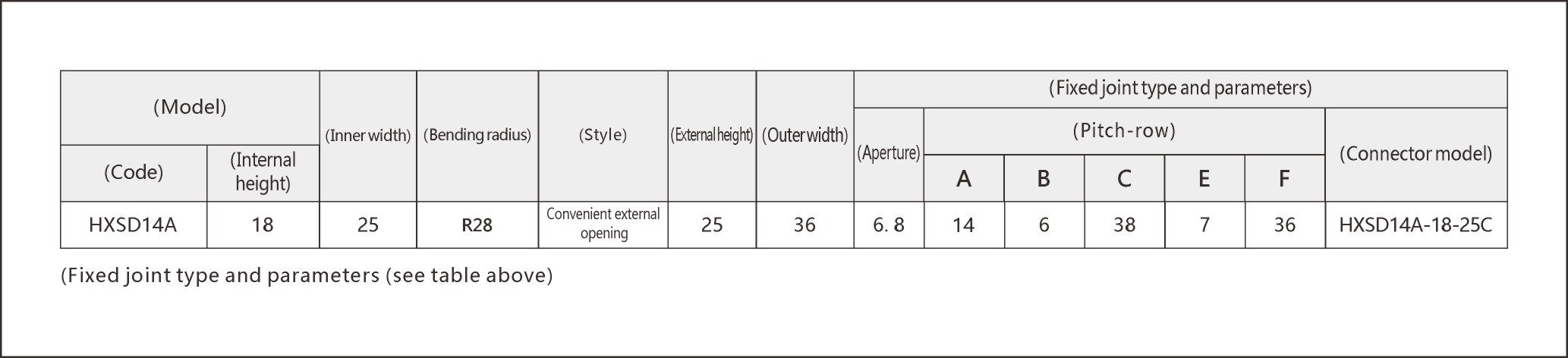

Ключевые функции и технические характеристики
1Настраиваемый двух осевой дизайн
АSonda HXSD14Поддерживает двунаправленное движение для сложных настройки автоматизации:
- Подача: 30,8 мм обеспечивает плавное кабельное руководство с минимальным трением.
- Узлы на метр: 33 сегментов на метр баланс Гибкость и структурная целостность.

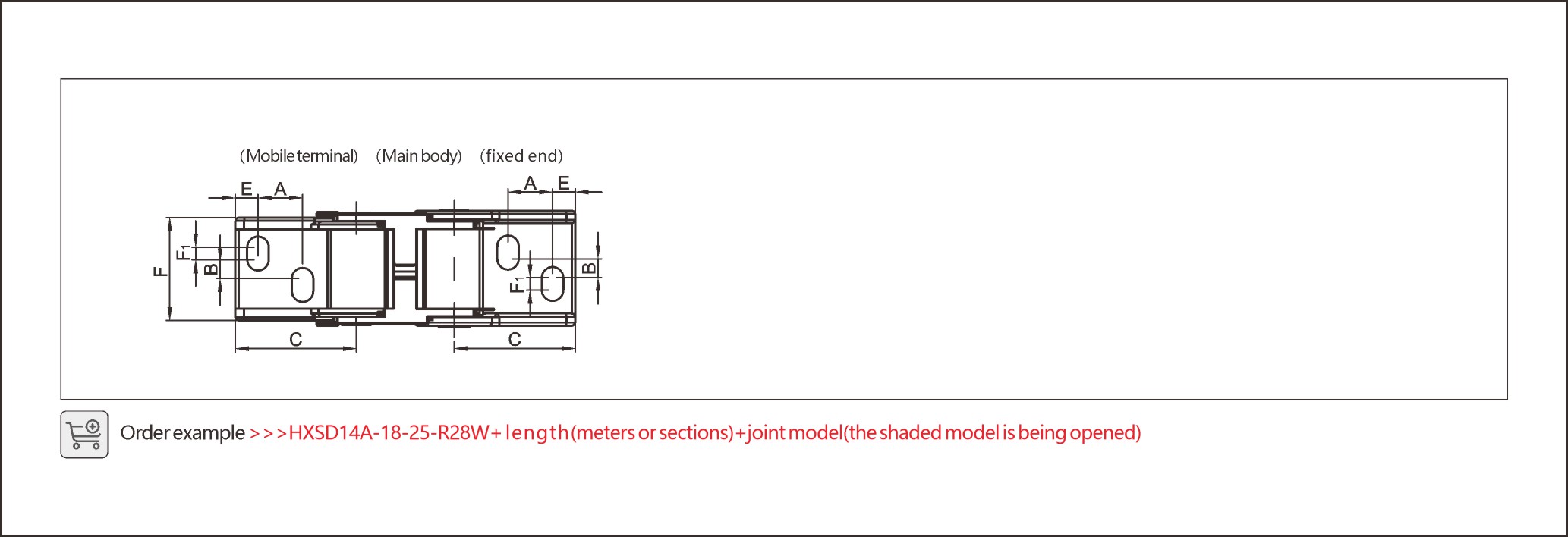

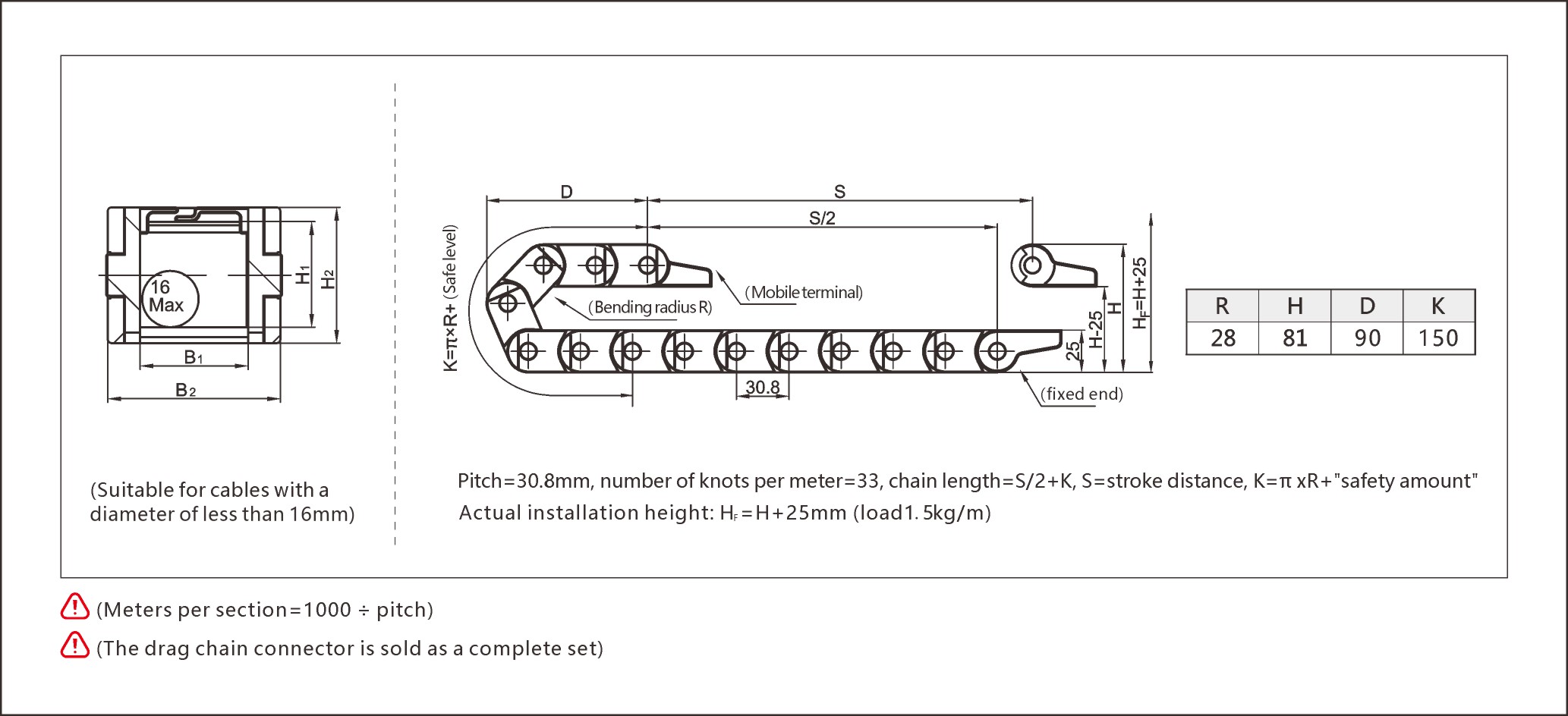

- Расчет длины цепи:
- Метры на раздел: Pitch1000 = 30,81000 ≈32,5 метра.
- Общая длина хода: S = дистанция хода.
- Формула длины цепи: S/2+k, где k = π × r+запас безопасности.
2Масштабируемые многослойные системы сопротивления
Создайте надежные системы с модульными компонентами:
- Конфигурация слоя: Упакуйте несколько цепочек для управления кабелями высокой плотности.
- Поля безопасности: Регулируйте K на основе нагрузки (например, 1,5 кг/м требует +25 мм высоты установки).
- Полные комплекты: Разъемы и конечные крышки продаются в виде подборов для надежности утечки.
3Оптимизирован для кабелей <16 мм<16mm
- Совместимость кабеля: Поддерживает мощность, данные и гидравлические линии до 16 мм.
- Уменьшенный износ: Гладкие внутренние поверхности сводят к минимуму трение, продление срока службы кабеля на 30%.
- Динамическая обработка нагрузки: Спроектировано для высокоскоростных применений (до 1,5 м/с).
Sonda HXSD14 против стандартных цепочек перетаскивания
| Функция | Sonda HXSD14 | Стандартные системы |
|---|---|---|
| Настройка | Полностью регулируемый шаг и узлы | Фиксированные спецификации |
| Поля безопасности | Встроенный +25 мм для гибкости нагрузки | Ограниченные или дополнительные затраты |
| Высота установки | H = H+25 мм (нагрузка = 1,5 кг/м) | Требует ручной калибровки |
| Экономическая эффективность | Более низкая стоимость за метку для длинных пробежек | Более высокие материальные отходы |
Например, роботизированная рука с 2 -метровым ударом требует 22+(π × r+25 мм) длины цепи, обеспечивающей точную подгону без переоборудования.
Приложения и преимущества
1Машины робототехники и ЧПУ
- Многоосная точность: Идеально подходит для сварочных роботов или 5-осевых обрабатывающих центров.
- Космическая экономия: Компактная конструкция подходит для жестких корпусов в медицинской визуализации или сборке электроники.
2Обработка материалов и AGV
- Высокоскоростная стабильность: Плавная работа уменьшает вибрацию в автоматизированных управляемых транспортных средствах.
- Грузоподъемность: Поддерживает тяжелые кабели данных в системах сортировки логистики.
3Энергоэффективность
- Низковоменные покрытия: Сократить потребление энергии на 15–20% по сравнению с жесткими цепями.
- Модульные обновления: Пересмотреть слои без замены целых систем.
Почему выбирают Sonda HXSD14?
- Конкурентоспособные цены: На 15% ниже, чем эквиваленты IGUS с более быстрым временем заказа.
- Гибкий заказ: Нет минимального количества для небольших партий или прототипов.
- Глобальная поддержка: Прямые продажи, локализованные склады и 24/7 техническая помощь.
Доверяют более 200 производителям,Sonda HXSD14 IGUS Cable CarrierВаш партнер в автоматизации точности. Настройте свою систему сегодня и достигайте непревзойденной надежности с помощью масштабируемых, экономически эффективных решений.
