Portacables vertical para máquina-herramienta: guía del eje colgante

Qué cambia cuando el eje es vertical

Un portacables vertical trabaja contra la gravedad. En un eje horizontal la cadena se apoya sobre sí misma y la guía soporta la carga. En un eje Z, en un carnero o en una columna de elevación, la cadena cuelga de su punto fijo, el haz cuelga dentro de la cadena y cada kilogramo de cable tira de los eslabones superiores sin nada debajo que lo sostenga. Esa única diferencia cambia la elección de serie, la disposición de las fijaciones y el plan de mantenimiento.

Longitud colgante y peso propio de la cadena

El factor limitante en un portacables colgante es la carga en el extremo fijo, no la carga sobre los cables. Al extenderse la cadena, su propio peso más el del haz se acumulan en el soporte superior, y los dos o tres primeros eslabones soportan casi todo. Tres reglas mantienen esa cifra bajo control.

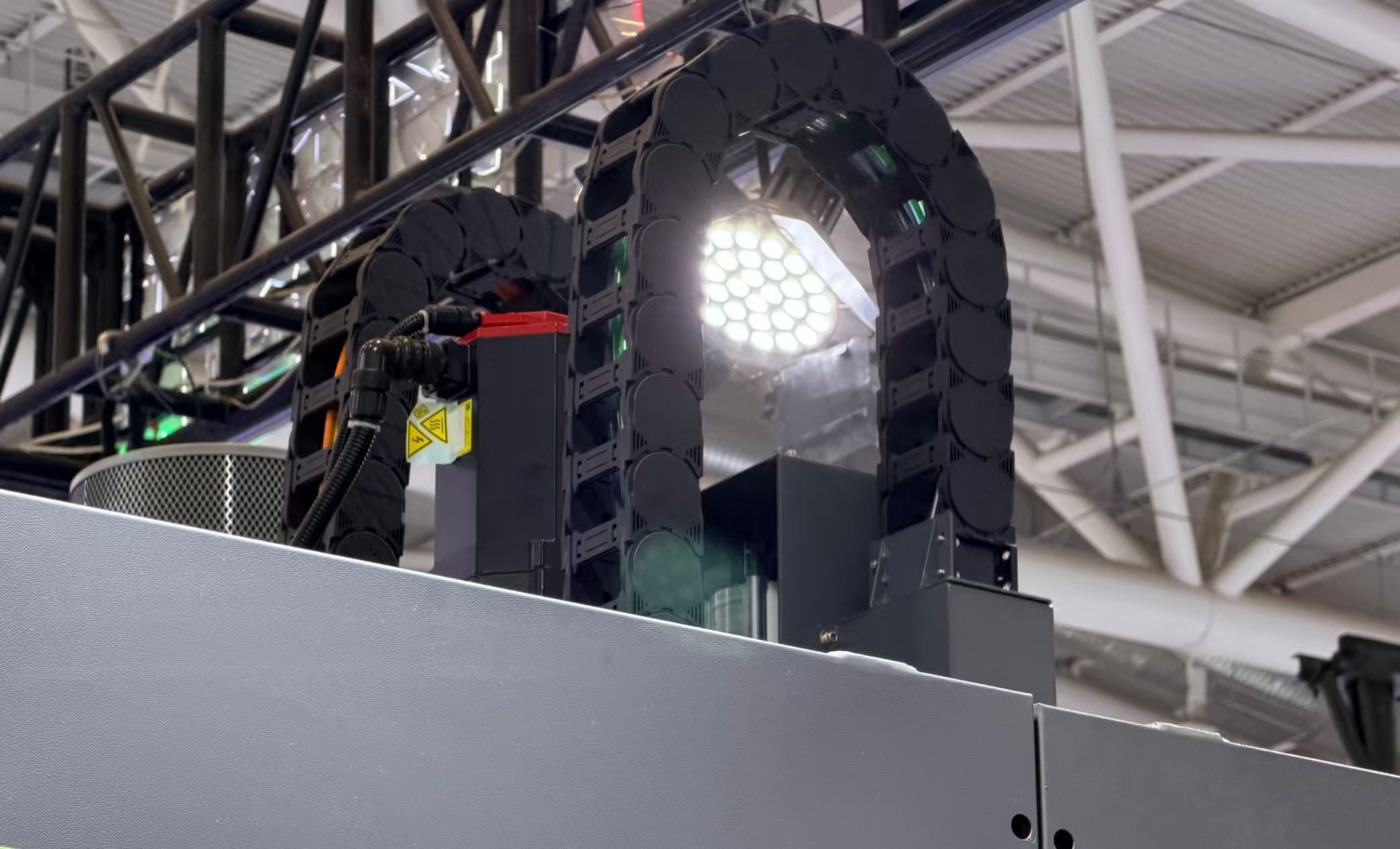

Por encima de unos tres metros de cadena colgante, los eslabones superiores se convierten en el elemento de desgaste y el tramo vertical recto deja de ser la mejor solución. Un sistema de recogida por contrapeso o resorte, o el cambio a un lazo vertical con la curva a media carrera, reparte la carga y elimina la tracción constante del soporte superior.

Fijar el haz para que la cadena no se deslice

Dentro de un portacables vertical el haz de cables es una masa que se desliza. Si no se fija en el extremo móvil, se asienta hacia abajo en las primeras semanas, arranca los conductores de la caja de bornas y deja la funda en tensión permanente. La disposición correcta es un bloque de fijación en el extremo móvil que abrace cada cable por separado, más una sujeción en el extremo fijo que soporte el peso del haz y no los conductores.

• Fije todos los cables, no solo los más pesados. Los cables finos sin fijar se deslizan entre los fijados.
• Deje un 10 – 20 % de holgura entre la fijación y la primera curva para que el cable nunca esté en tensión en el punto bajo.
• Use un bloque con alojamientos individuales en lugar de una placa única; la placa aplasta los cables exteriores y deja sueltos los interiores.
• Revise las fijaciones tras las primeras 500 horas; el asentamiento es normal y un segundo apriete es barato.

Torsión y balanceo lateral con la aceleración

Una cadena colgante es un péndulo. En una máquina que acelera el eje Z mientras el eje X se mueve, la cadena oscila lateralmente, y si la frecuencia natural coincide con la cadencia de inversión la oscilación crece. Tres medidas la controlan.

• Elija una serie con placa lateral ancha y rígida, no la cadena más estrecha que quepa.
• Mantenga el haz centrado en la anchura; un haz descentrado garantiza torsión en una cadena colgante.
• Añada una guía en tramos largos o acorte la longitud libre con un soporte intermedio.

Límites de velocidad y carrera para cadenas colgantes

Los portacables verticales admiten menos velocidad que los horizontales porque la cadena no puede apoyarse en una guía para amortiguar el movimiento. Como regla práctica, mantenga la velocidad vertical por debajo de 1,5 m/s en cadena plástica con haz colgante, y por debajo de 1 m/s cuando la longitud colgante supere los tres metros. Por encima de esos valores los eslabones chocan entre sí en cada inversión, los pasadores se desgastan por un flanco y la cadena empieza a serpentear.

Mantenimiento específico de ejes verticales

• Compruebe el par de las fijaciones y busque marcas pulidas en la funda donde un cable haya deslizado.
• Busque alargamiento en los eslabones superiores: los tres primeros se desgastan más rápido en una cadena colgante.
• Compruebe la torsión mirando a lo largo de la cadena con el eje a media carrera.
• Inspeccione el extremo inferior por acumulación de cables, señal de que el haz se ha asentado y no queda holgura.

Qué enviar para cotizar un portacables vertical

• Carrera vertical y longitud colgante desde el soporte fijo al extremo móvil
• Lista de cables y mangueras con diámetros y peso por metro
• Velocidad y aceleración, y si X e Y se mueven al mismo tiempo
• Si es posible un sistema de recogida, contrapeso o soporte intermedio
• Radio de curvatura y espacio disponible detrás del carnero o la columna

SONDA fabrica portacables de plástico para ejes verticales de máquina-herramienta, con bloques de fijación, geometría antitorsión y series homologadas para longitudes colgantes de hasta seis metros. Envíe la carrera y el peso del haz por metro y recibirá una comprobación de longitud colgante, no solo un tamaño de cadena.
